1. INSTALLAZIONE

• INSTALLAZIONE APP 3D4U-E

  Installare l'applicazione tramite il file APK ricevuto o altra metodologia come indicato dal proprio amministratore dei sistemi informatici.

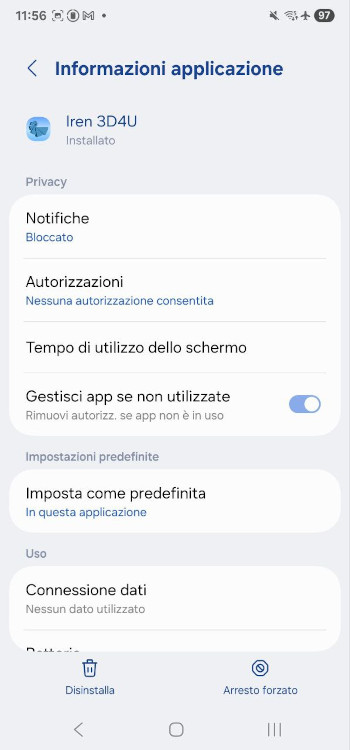

• PERMESSI

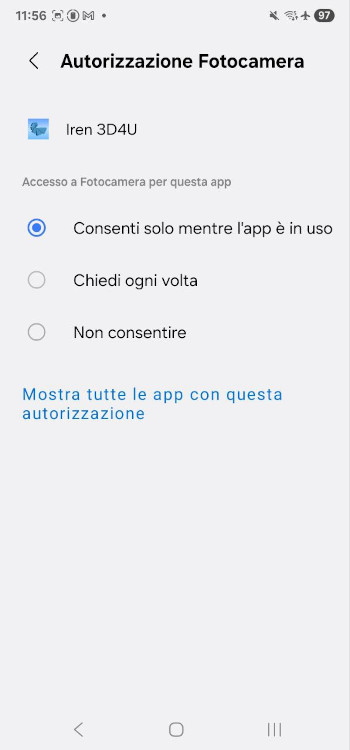

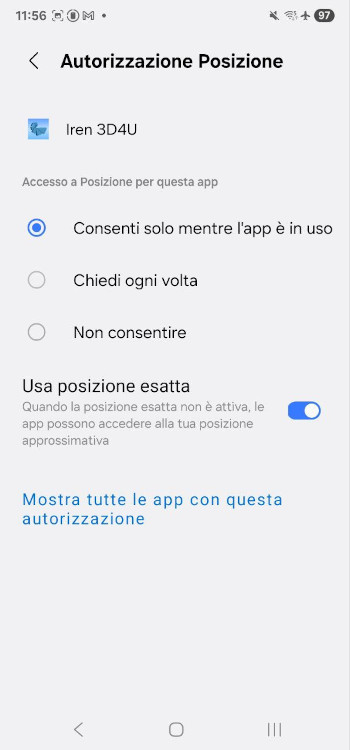

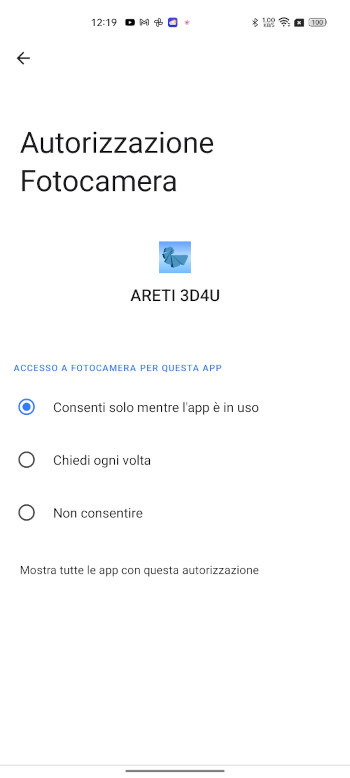

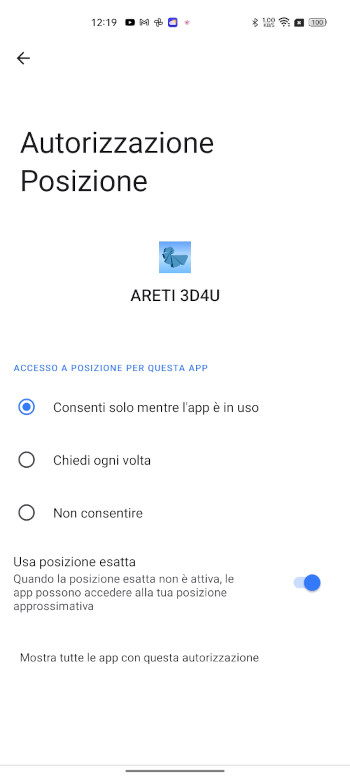

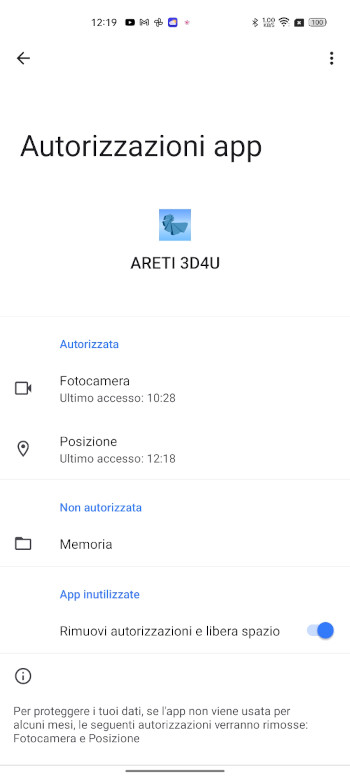

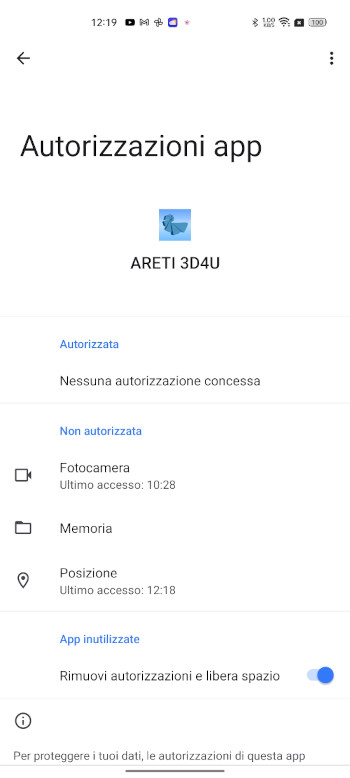

  Abilitare i permessi Posizione e fotocamera al primo avvio dell'applicazione 3D4U-E.



• RIMOZIONE E AGGIORNAMENTO GOOGLE PLAY SERVICES FOR AR

  ATTENZIONE Eseguire questa procedura SOLAMENTE in caso di malfunzionamenti dell'applicazione. A titolo esemplificativo:
  - Segnale GPS costantemente basso
  - Crash dell'applicazione
  - Blocco della telecamera
  - Altri comportamenti anomali

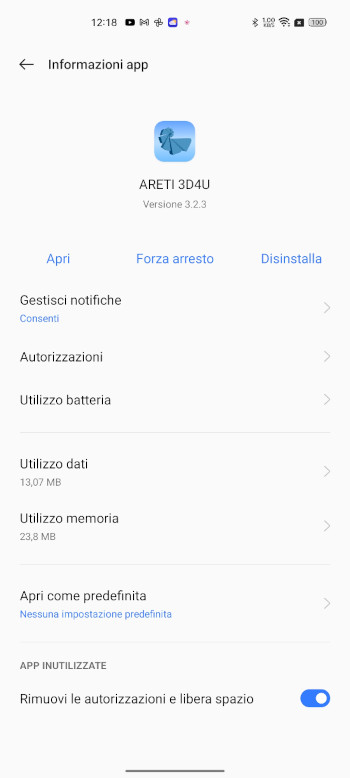

  • Rimozione Aggiornamenti GOOGLE PLAY SERVICES FOR AR

    Se già presenti sul dispositivo mobile, disinstallare gli aggiornamenti "Google Play Services for AR" come mostrato nel video. Questi verranno reinstallati durante il primo avvio dell'applicazione 3D4U-E

    • Aprire impostazioni

    • Applicazioni

    • Cercare "Google Play Services for AR"

    • Cliccare sui tre puntini in alto a destra

    • Disinstallare aggiornamenti

  • Aggiornamento "GOOGLE PLAY SERVICES FOR AR"

    Al primo avvio dell'applicazione 3D4U-E viene richiesto di aggiornare "Google Play Services for AR". Eseguire gli aggiornamenti.

• RISOLUZIONE SCHERMO

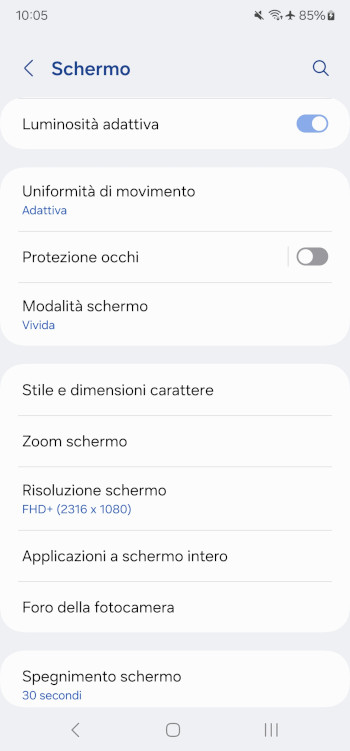

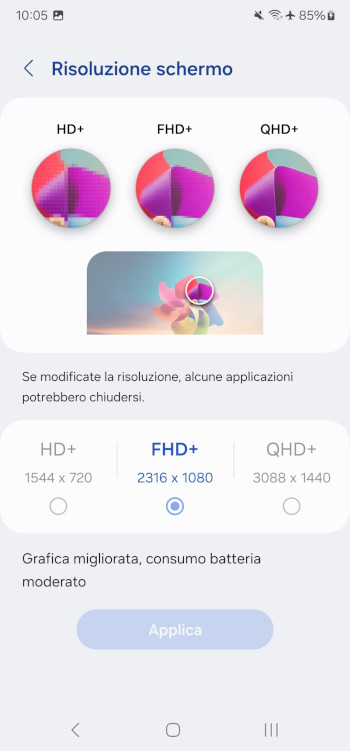

  Impostare la risoluzione dello schermo del device a FHD+(2316x1080) [solo S22 ULTRA]



2. LOGIN

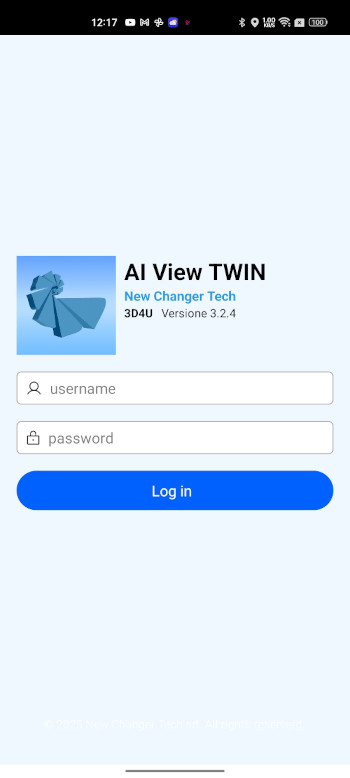

• ACCESSO

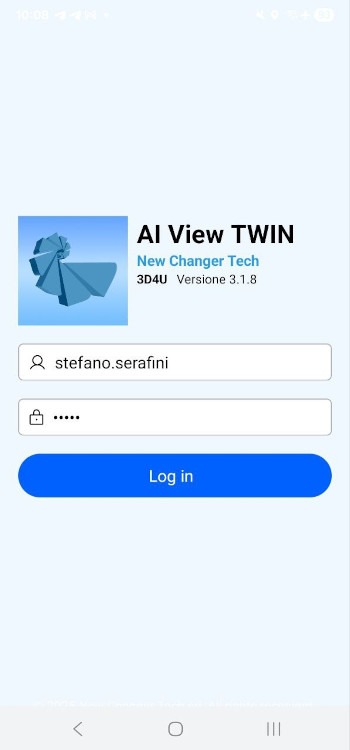

  L'accesso all'applicazione avviene mediante login diretto dall'applicazione, utilizzando le credenziali fornite.

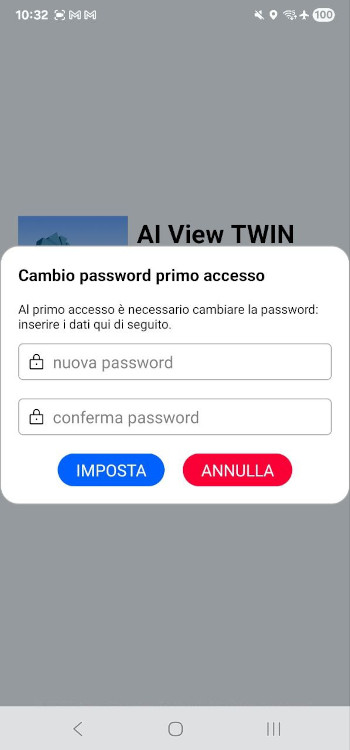

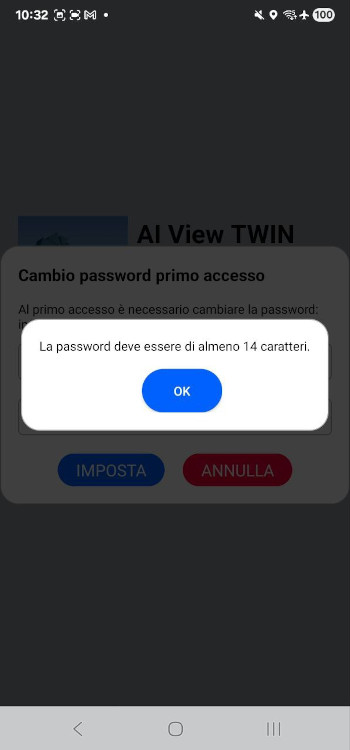

  A seguito del primo accesso verrà richiesto di impostare una nuova password personale



  La password deve soddisfare i seguenti criteri

  • contenere almeno 14 caratteri
  • contenere 3 tipologie di carattere tra: lettere maiuscole, letere minuscole, numeri, caratterispeciali
  • NON contenere più di 2 caratteri consecutivi uguali
  • NON contenere riferimenti al proprio nome o cognome
  • essere diversa da una delle utlime 3 utilizzate


  La password dorvà essere cambiata ogni 90 giorni. Trascorso questo periodo, la stessa procedura di cambio password verrà riproposta in automatico.

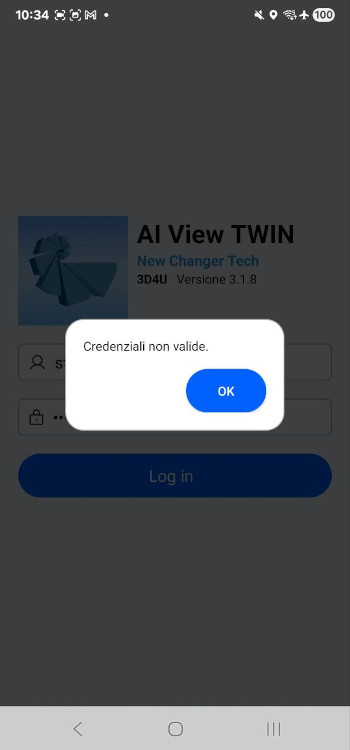

  Se viene inserita una password errata per 4 volte, l'account dell'utente verrà bloccato e non sarà possibile eseguire l'accesso fino a che questo non viene sbloccato.



• ACEESSO SENZA CONNESSIONE DATI

  Il primo accesso della giornata lavorativa deve essere eseguito sotto copertura dati Internet.
  Qualora dopo il primo accesso ci si trovi in zone con connessione ad Internet scarsa o assente, verrà concesso l'accesso fino al termine della giornata.

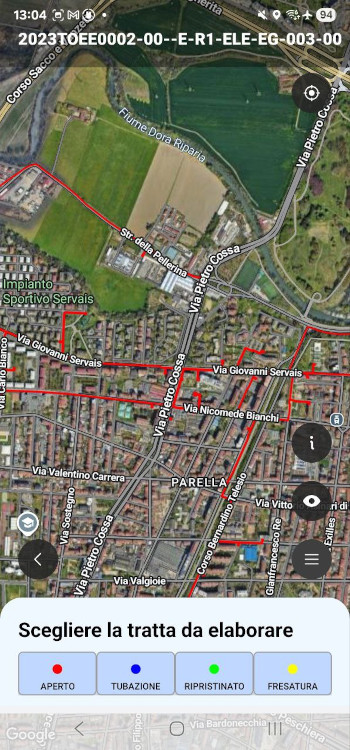

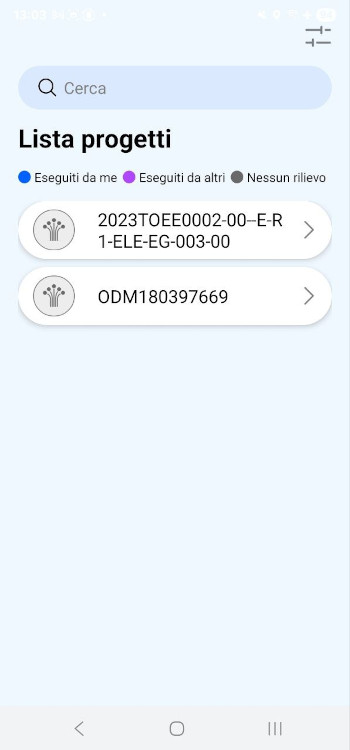

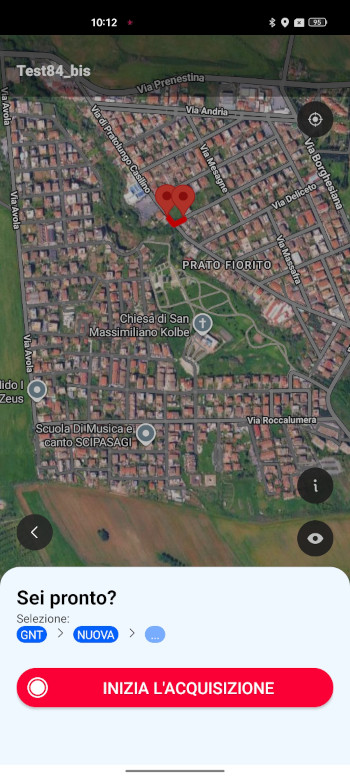

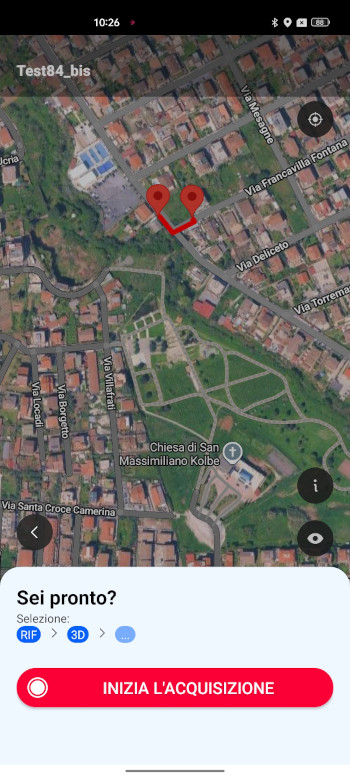

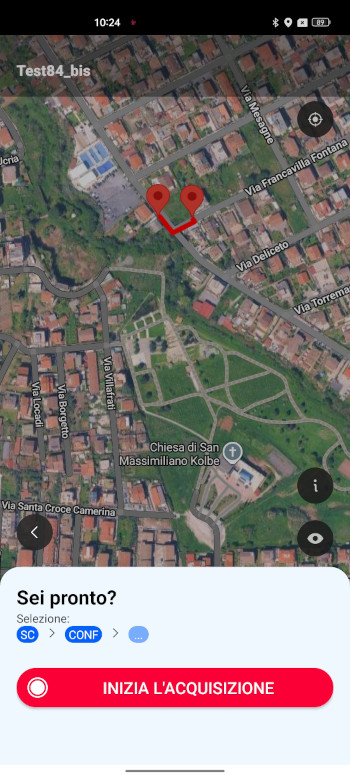

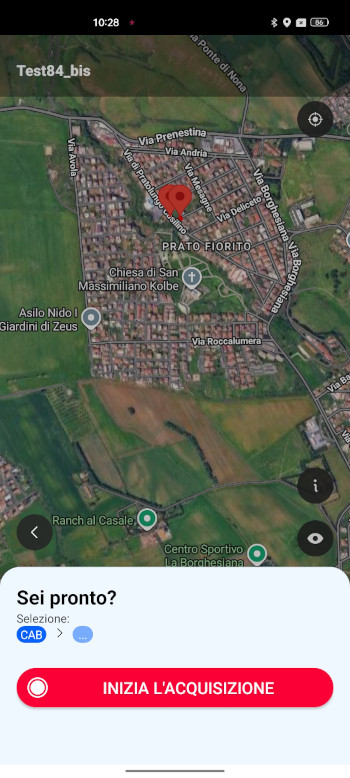

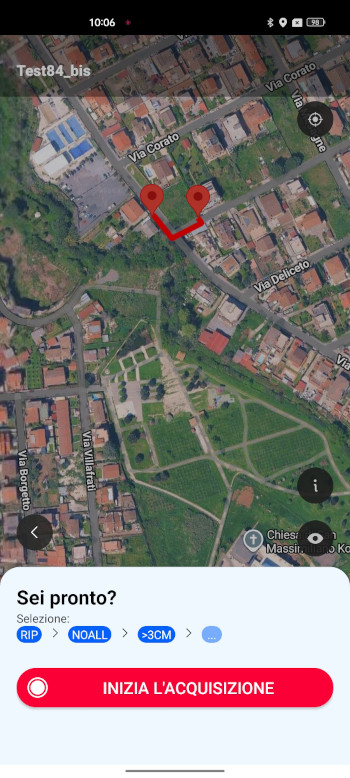

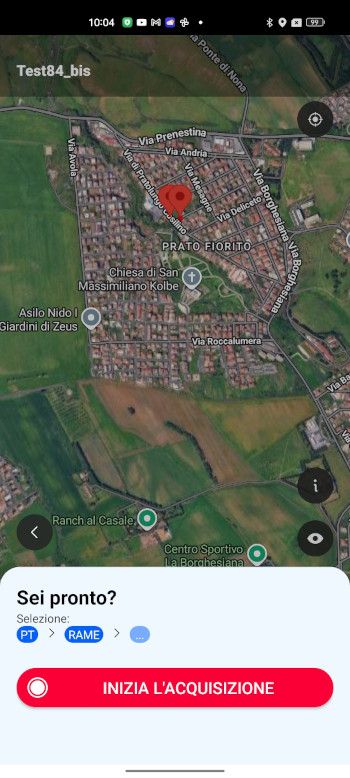

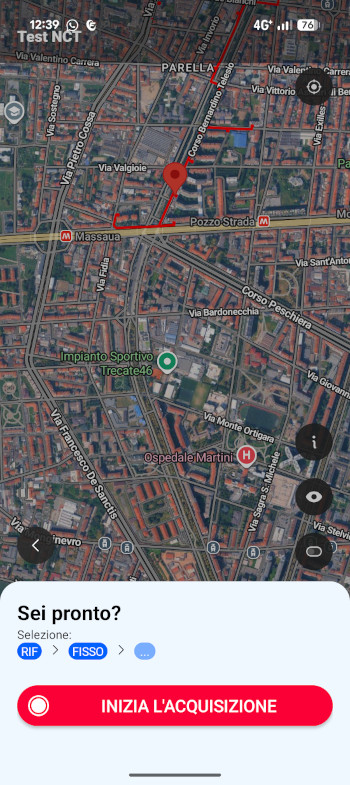

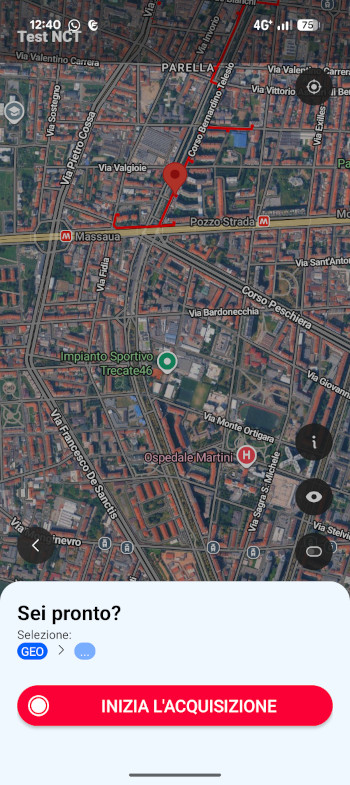

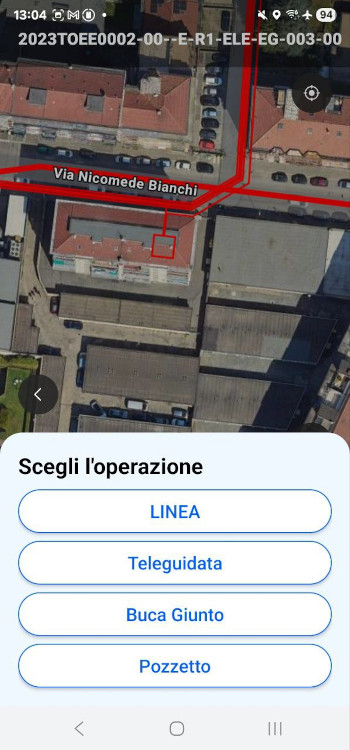

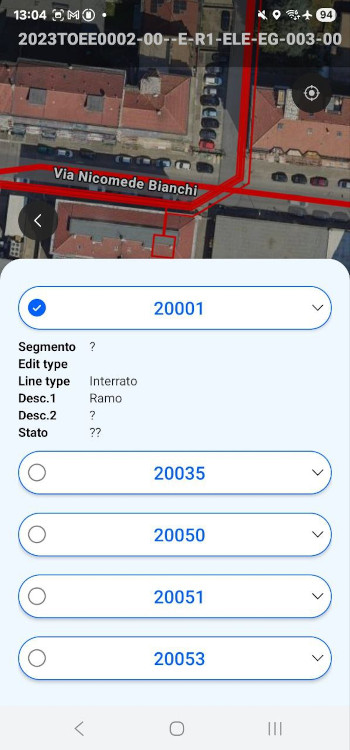

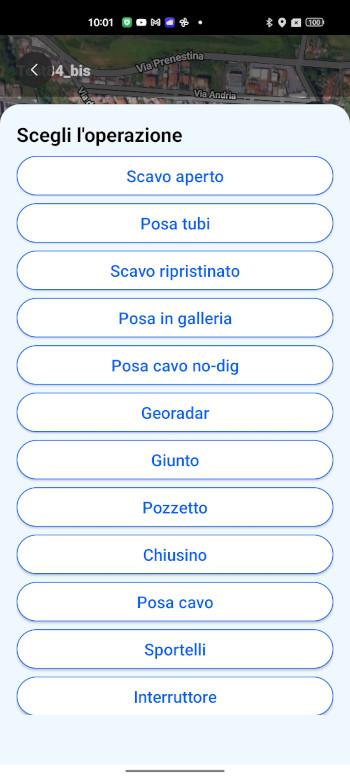

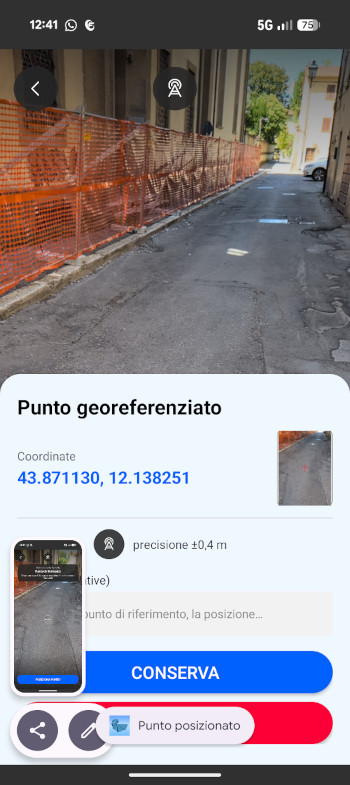

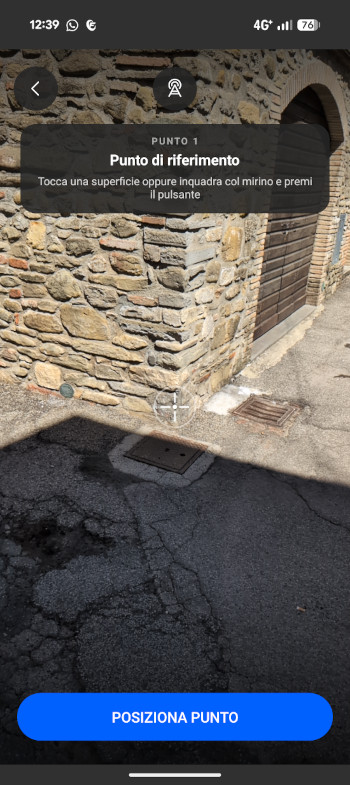

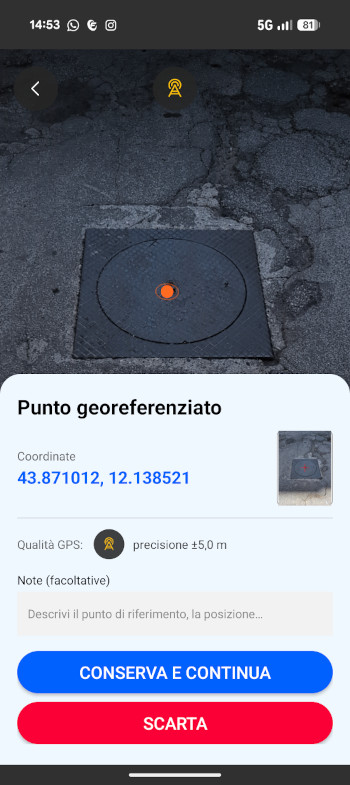

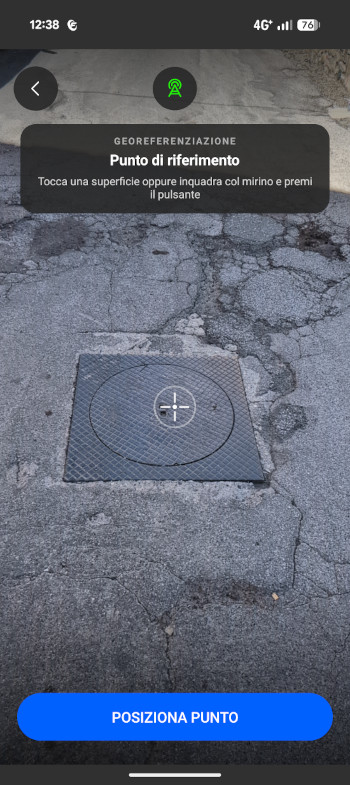

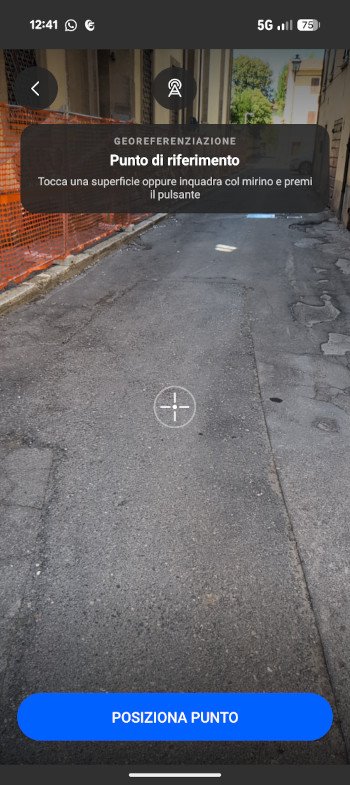

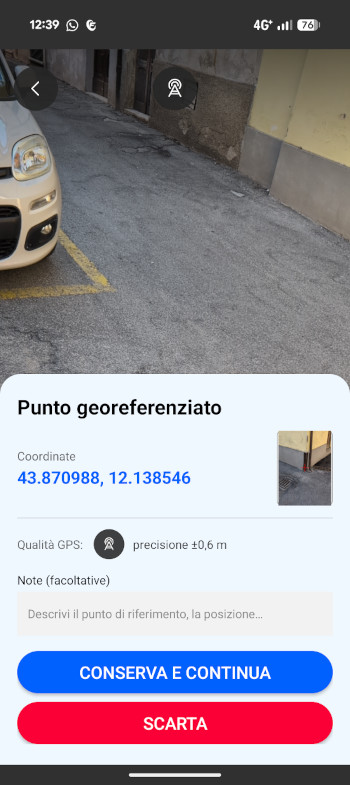

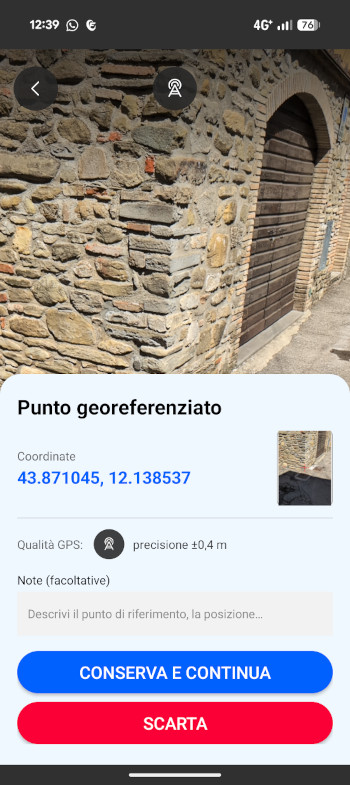

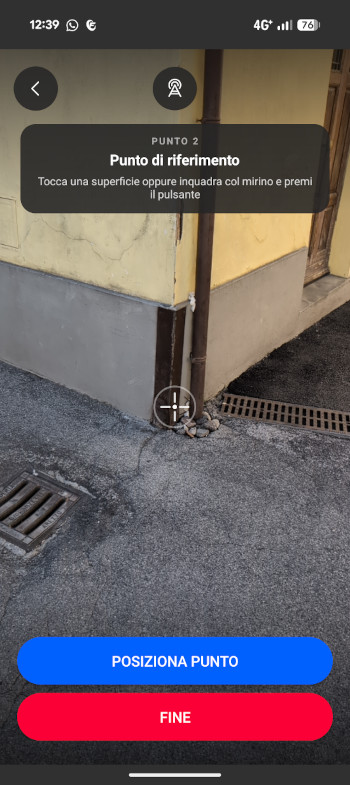

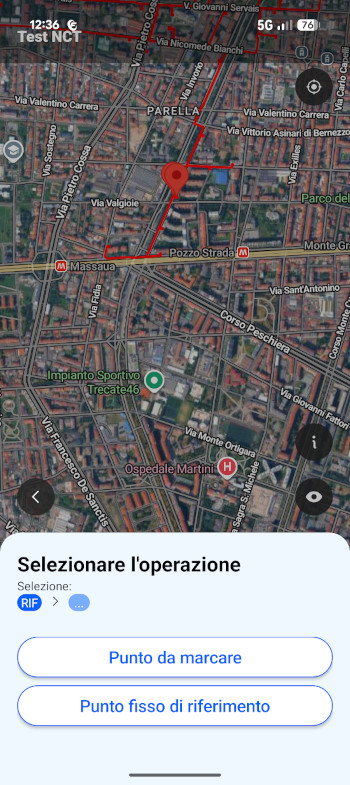

4. AVVIO ACQUISIZIONE

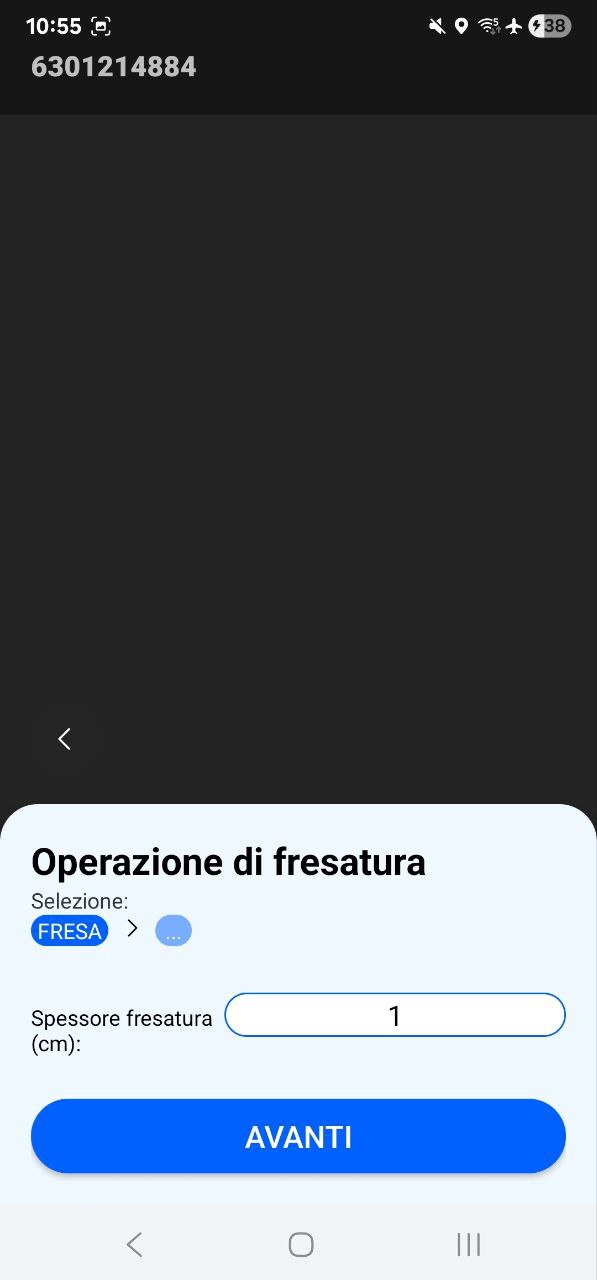

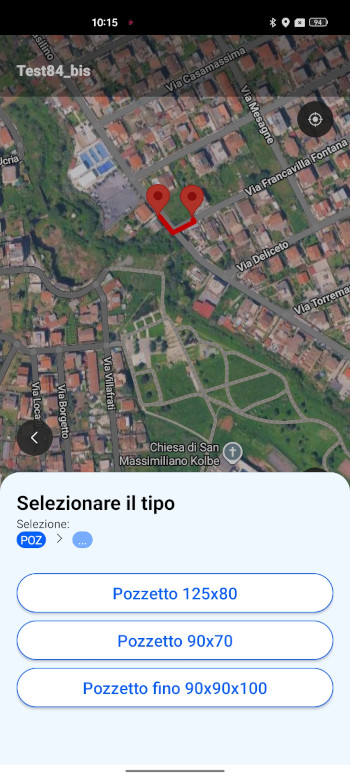

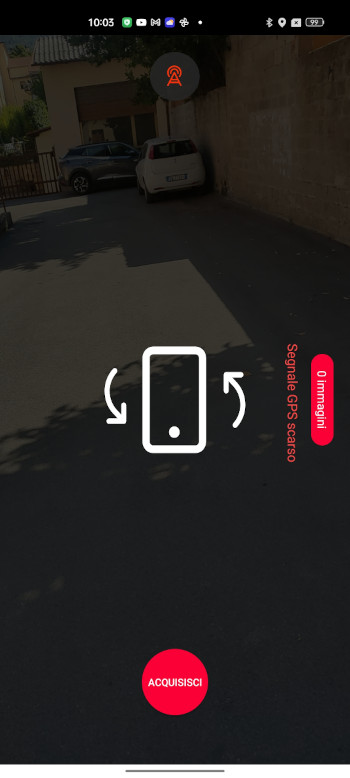

• Attendere qualche secondo che il segnale GPS diventi di colore Verde o Bianco.

  > > >


  Nell'attesa, per facilitare il fix della posizione GPS:
  - Camminare nei pressi della tratta inquadrando con la fotocamera del telefono le zone, edifici e strade circostanti;
  - Eseguire un movimento a forma di 8 come mostrato nel seguente video.

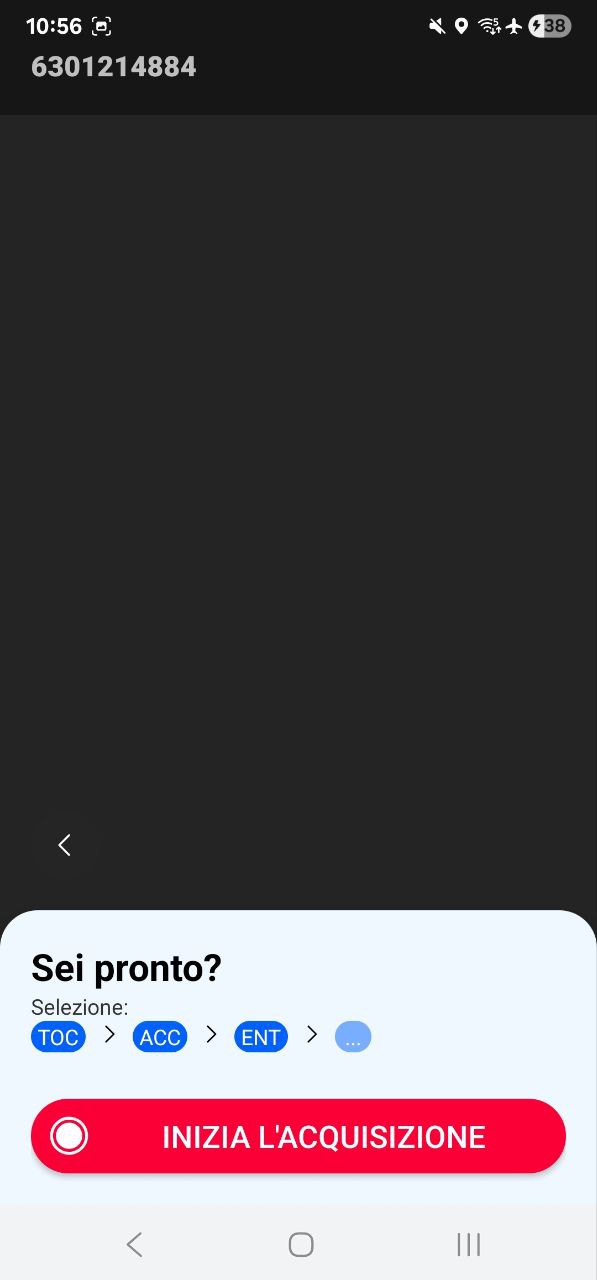

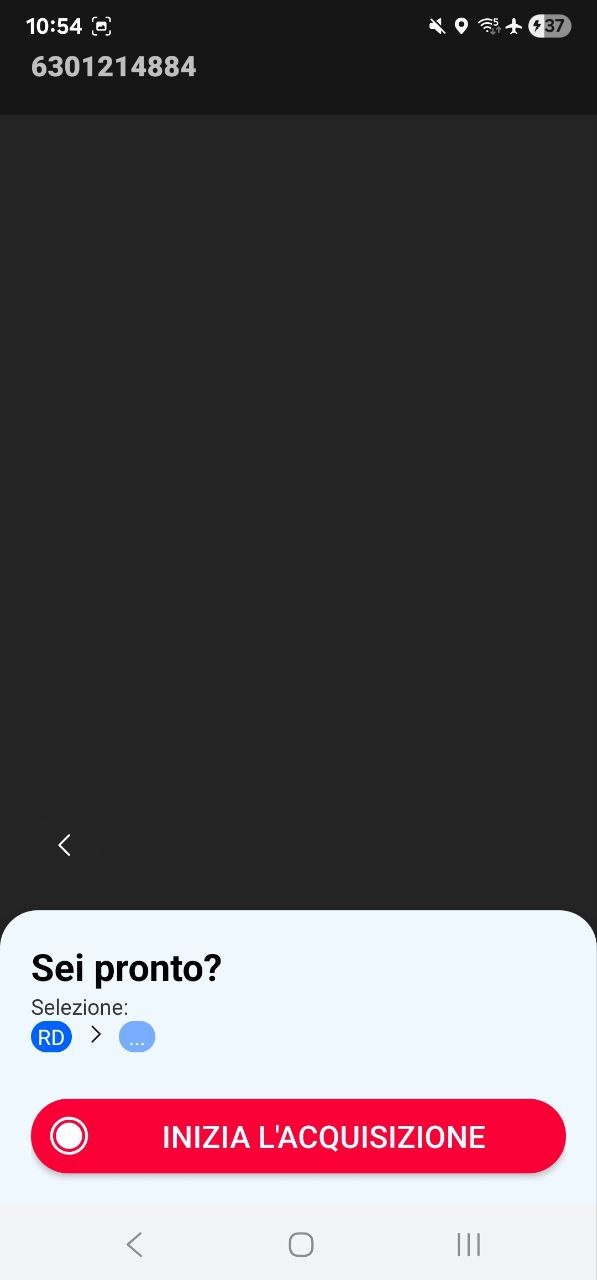

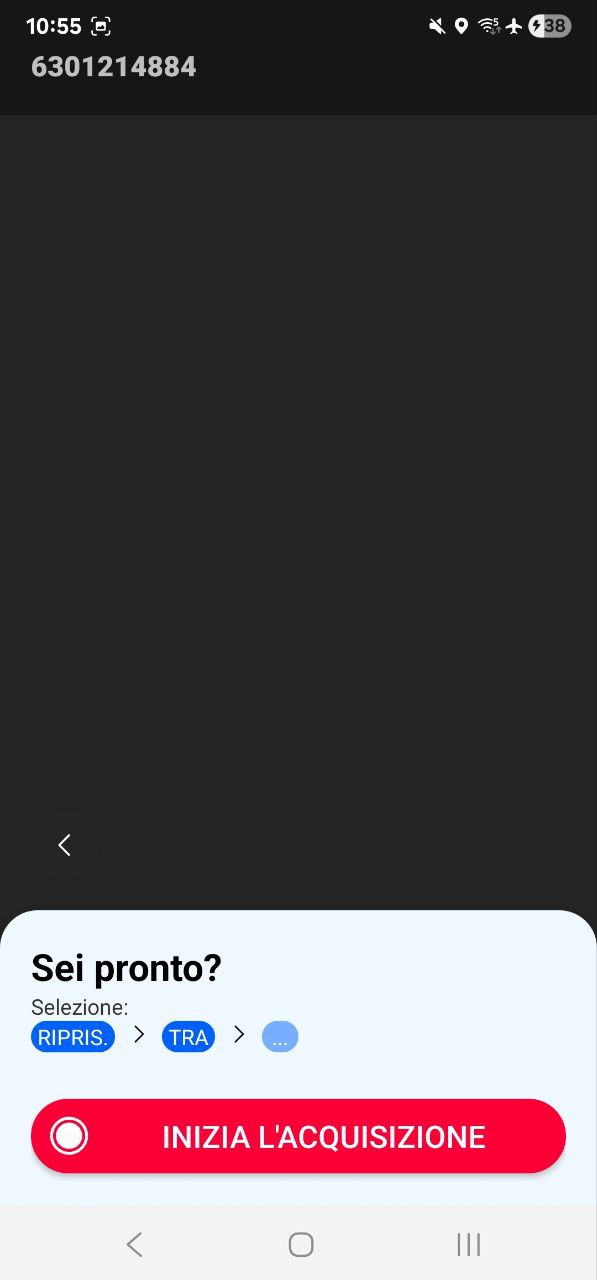

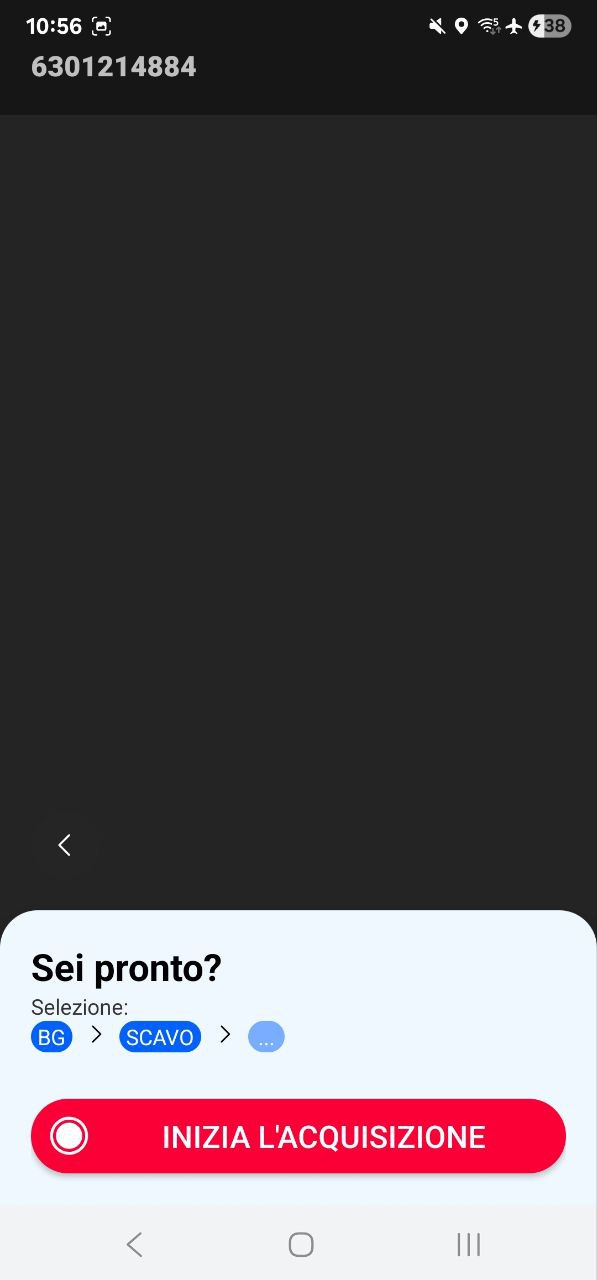

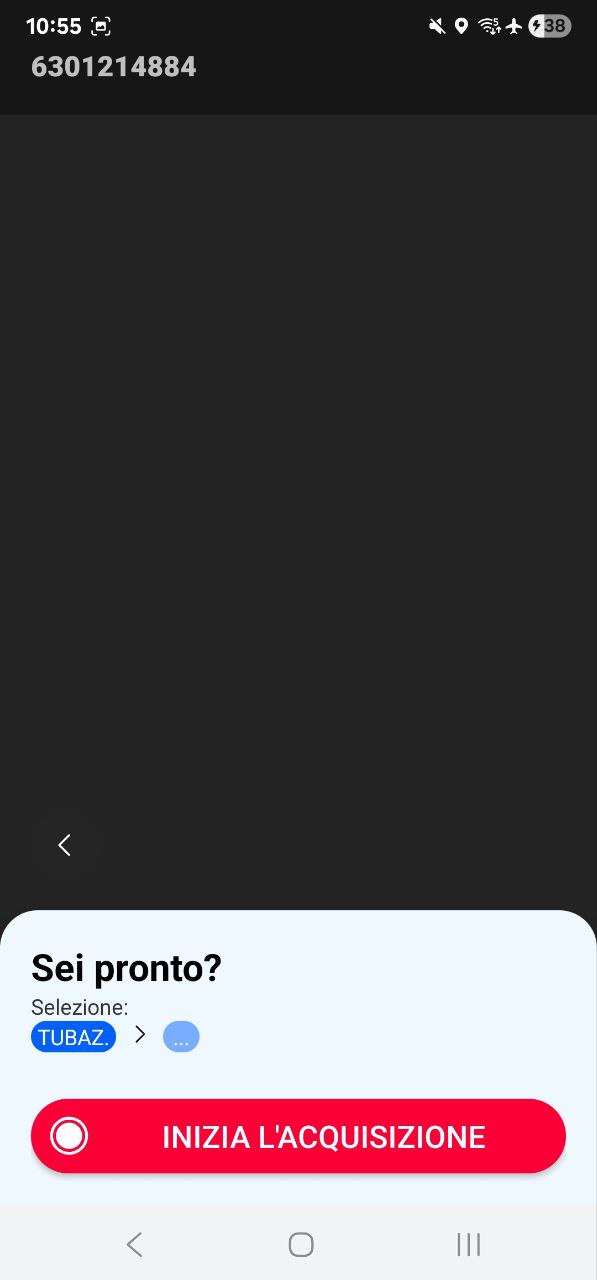

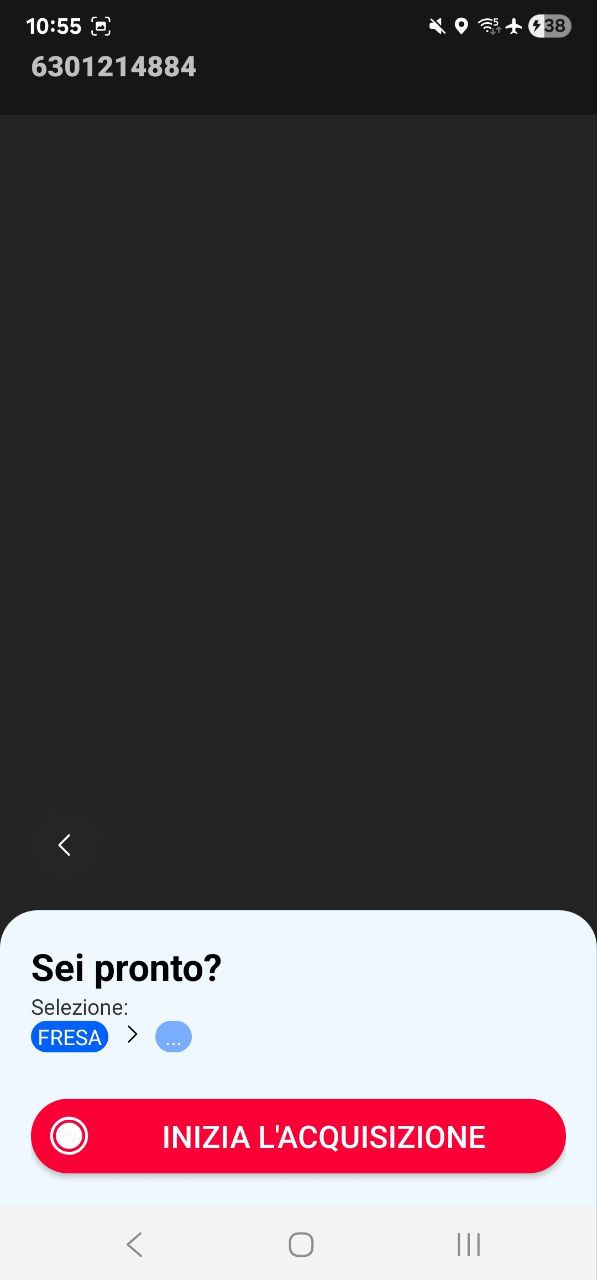

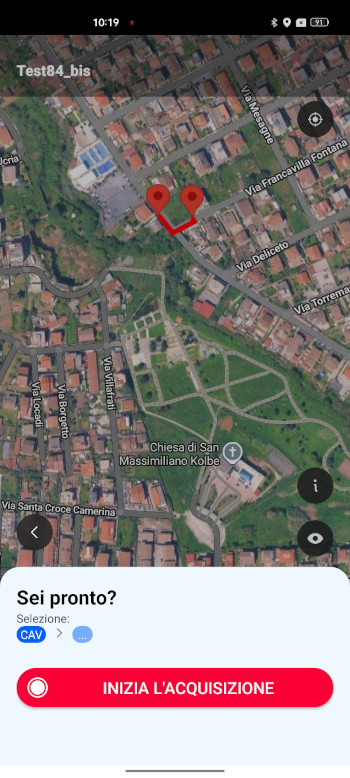

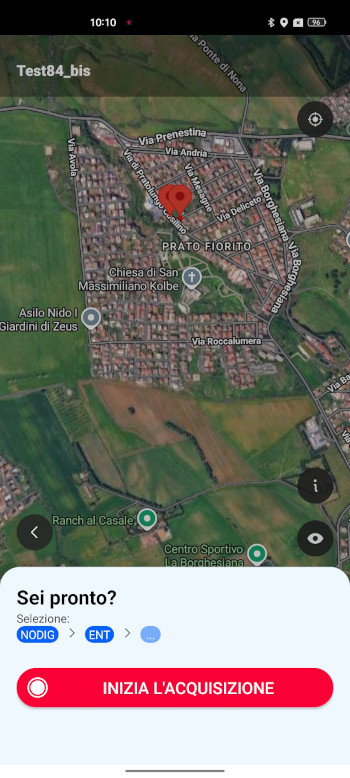

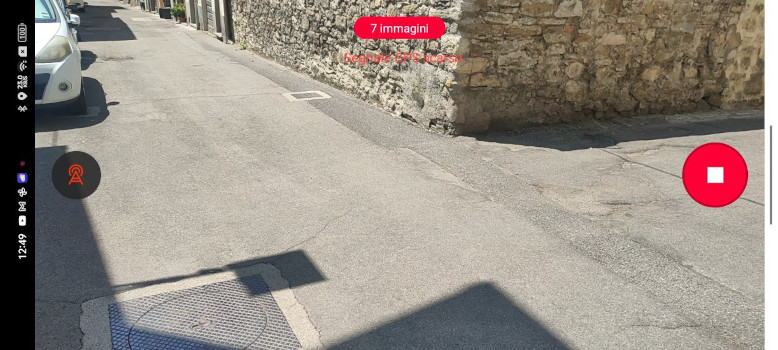

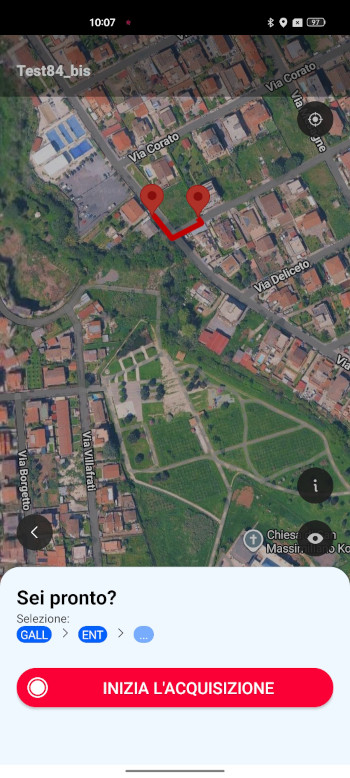

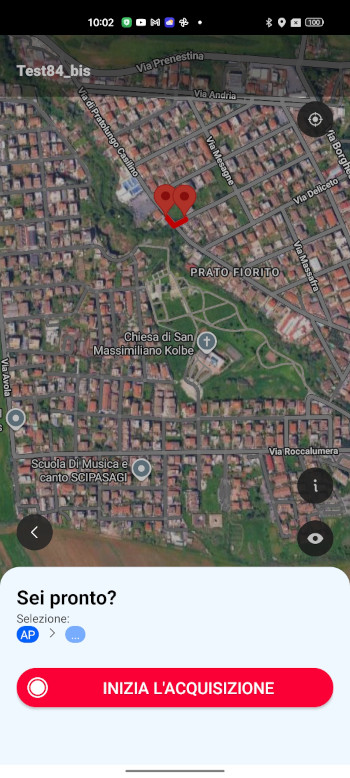

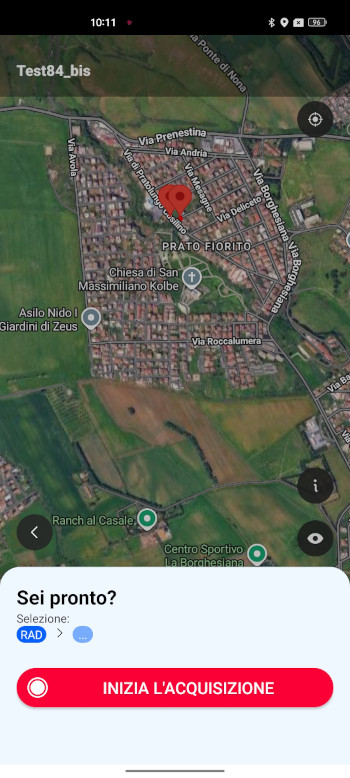

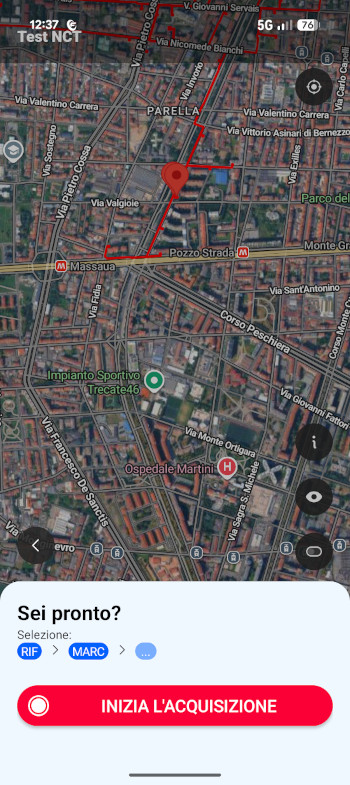

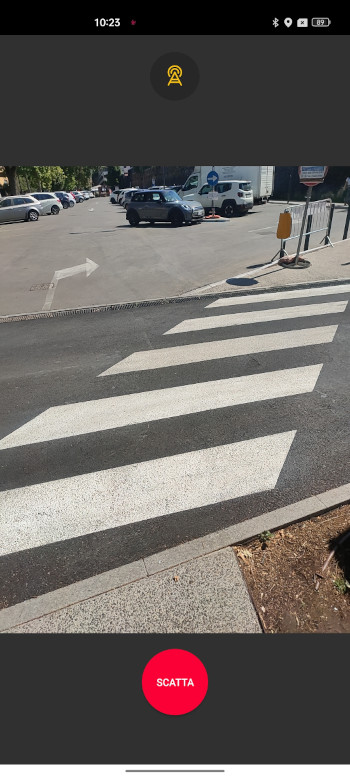

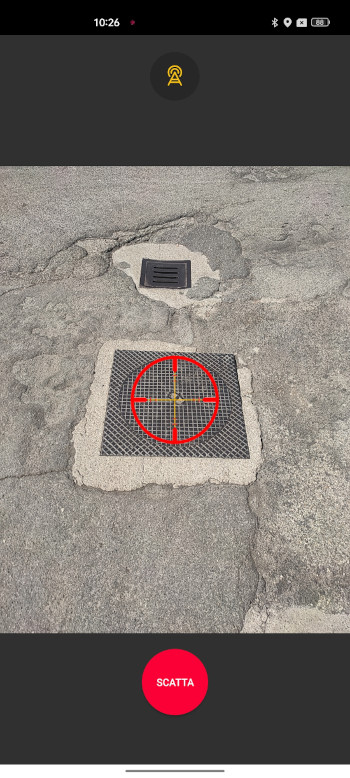

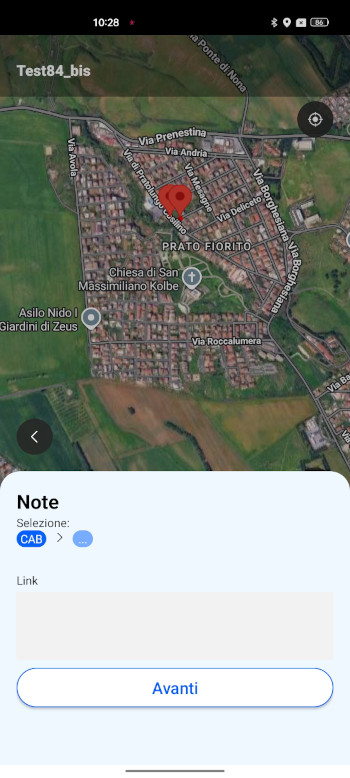

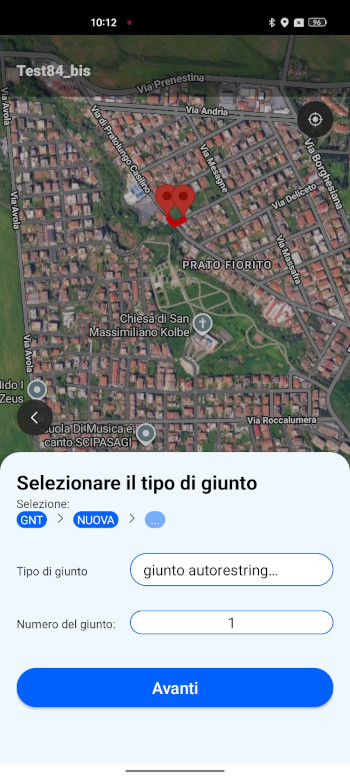

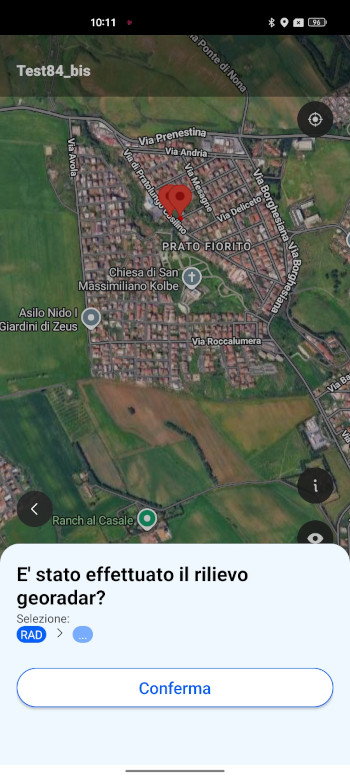

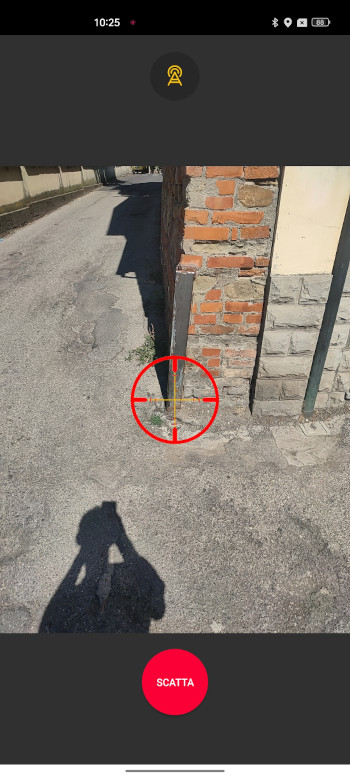

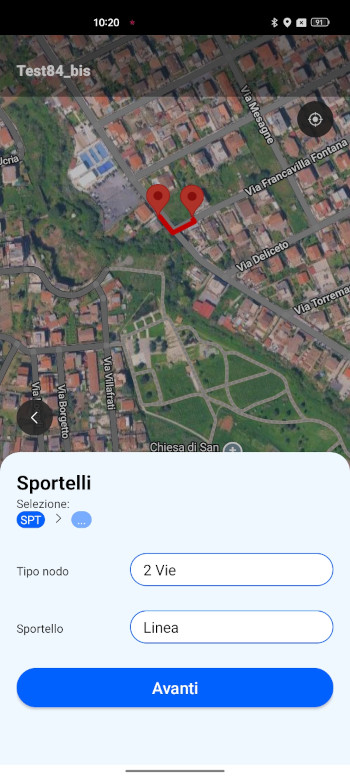

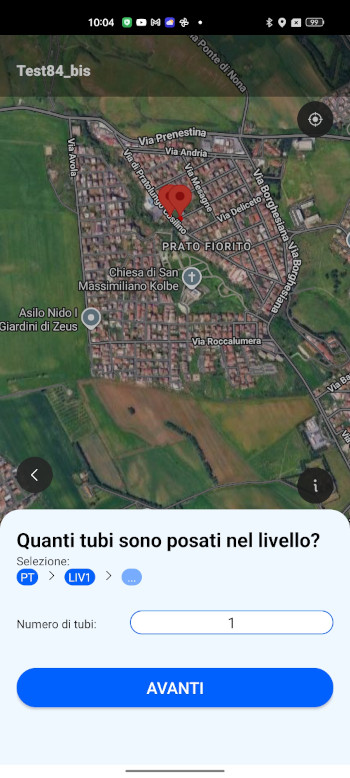

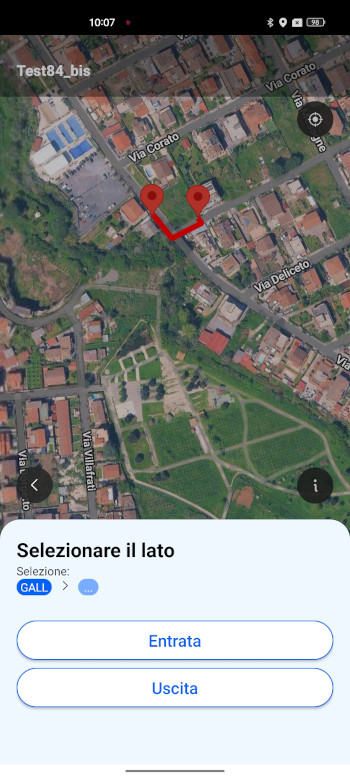

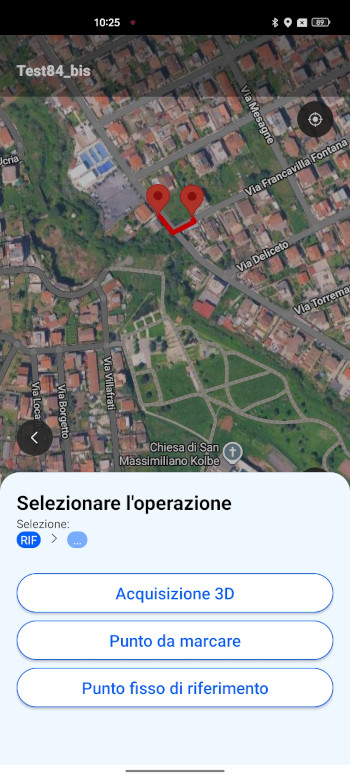

  Posizionare il telefono in orizzontale per avviare l'acquisizione.

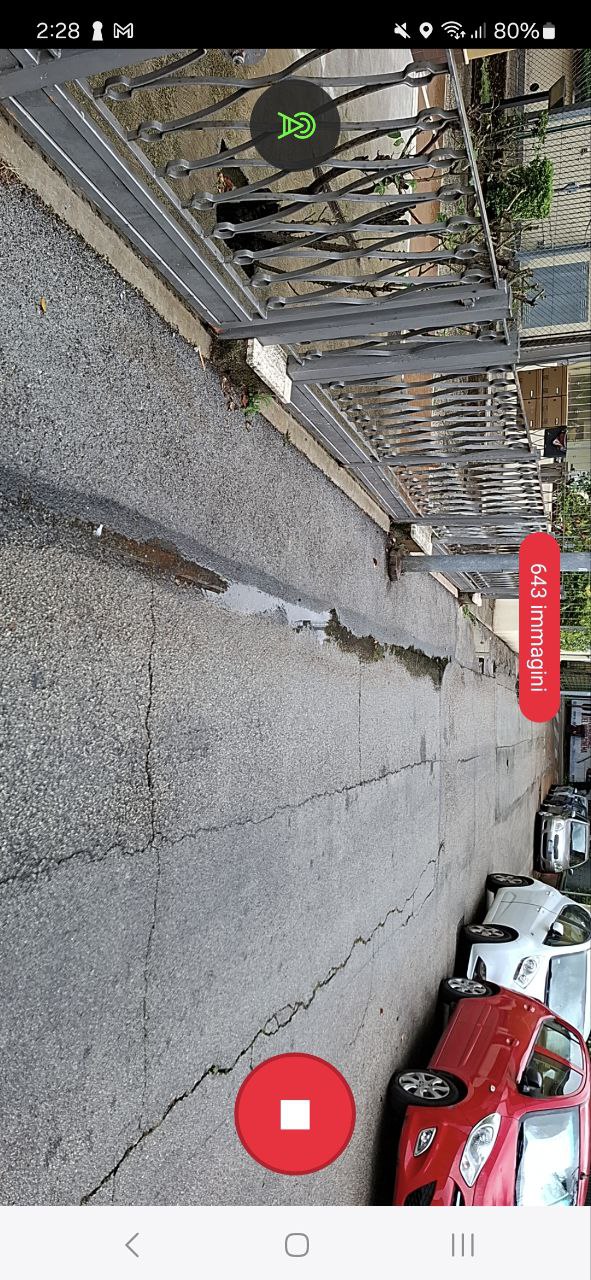

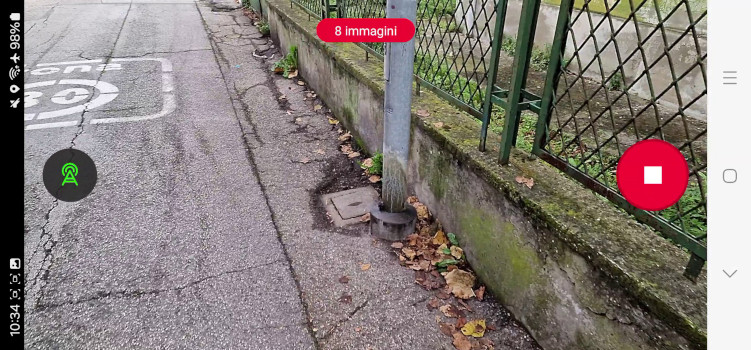

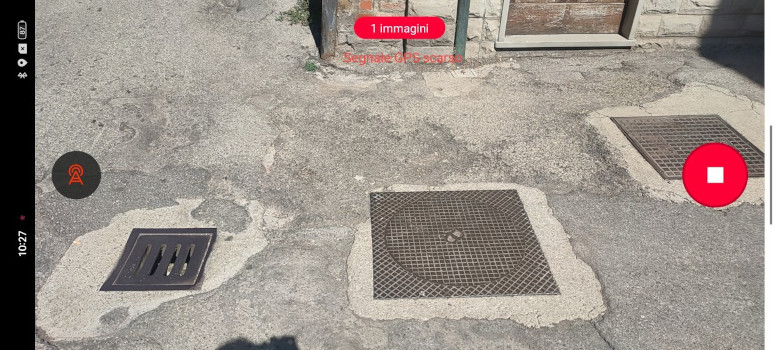

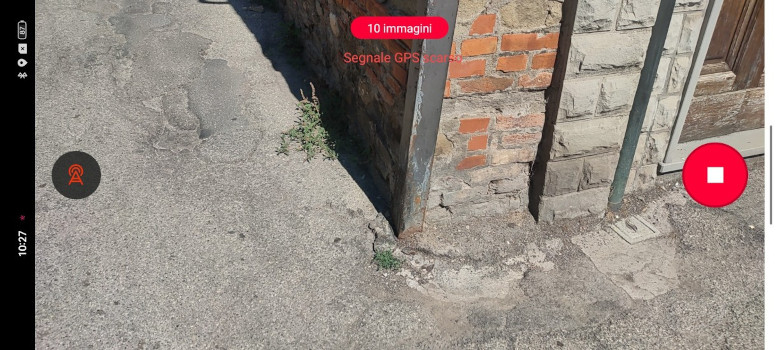

• In alto viene mostrato il numero di immagini acquisite. L'incremento di questo numero significa che l'acquisizione è in corso.



5. CONTROLLO QUALITÀ

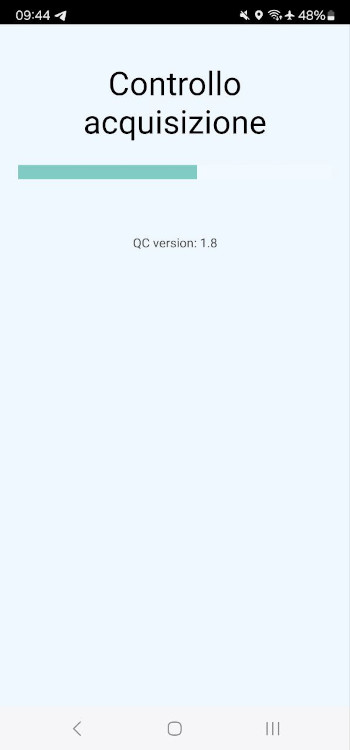

Al termine dell'acquisizione vengono effettuati i controlli di qualità del rilievo appena terminato.

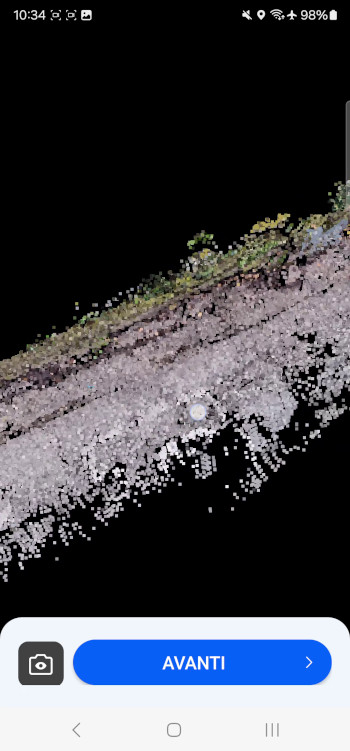

Viene richiesto all'utente di visionare la nuvola di punti rilevata.

Mediante l'uso dello zoom avanti/indietro (2 dita) e del pan, verificare che la nuvola di punti ricopra tutta l'area di interesse.

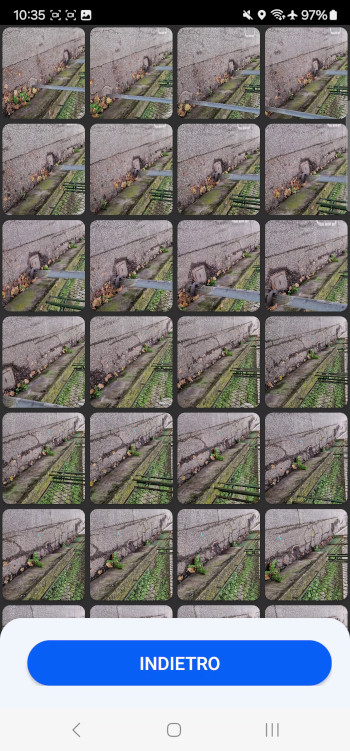

Attraverso il pulsante è possibile controllare la galleria delle foto acquisite.

Effettuare i segueti controlli sulle immagini:

• - che abbiano una buona illuminazione
• - che non siano rivolte a terra
• - che al momento dello scatto non fossero presenti elementi di disturbo davanti alla lente

Premere il pulsante Indetro per tornare alla visualizzazione della nuvola di punti.

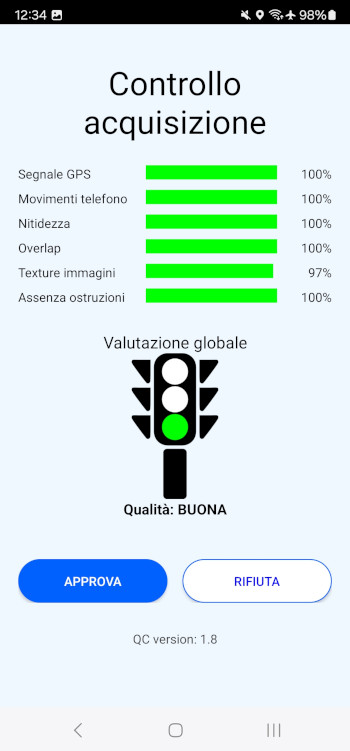

Dopo aver effettuato questi controlli "manuali", cliccando sul tasto avanti verrà mostrato il risultato del Quality Check effettuato in automatico dall'applicazione:

Approvare il Controllo Qualità per salvare la LCL e ritornare alla Main-View oppure Rifiutare per eliminare l'acquisizione appena eseguita e ripeterla.

6. UPLOAD SU SERVER

UPLOAD AUTOMATICO

L'applicazione verifica la presenza di nuovi rilievi da inviare al server in 3 finestre temporali giornaliere:

- 06:00 / 08:00

- 12:00 / 14:00

- 17:00 / 19:00

Se vengono trovati rilievi da inviare al server, se l'utente si trova sotto copertura di rete ed ha un livello di batteria rimanente adeguato, l'applicazione effettuerà l'upload automatico dei rilievi.

UPLOAD MANUALE

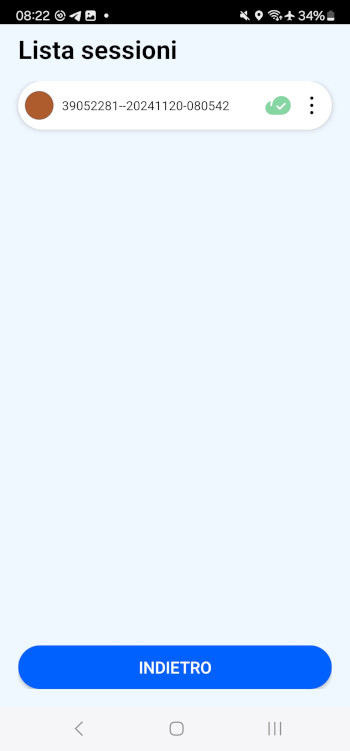

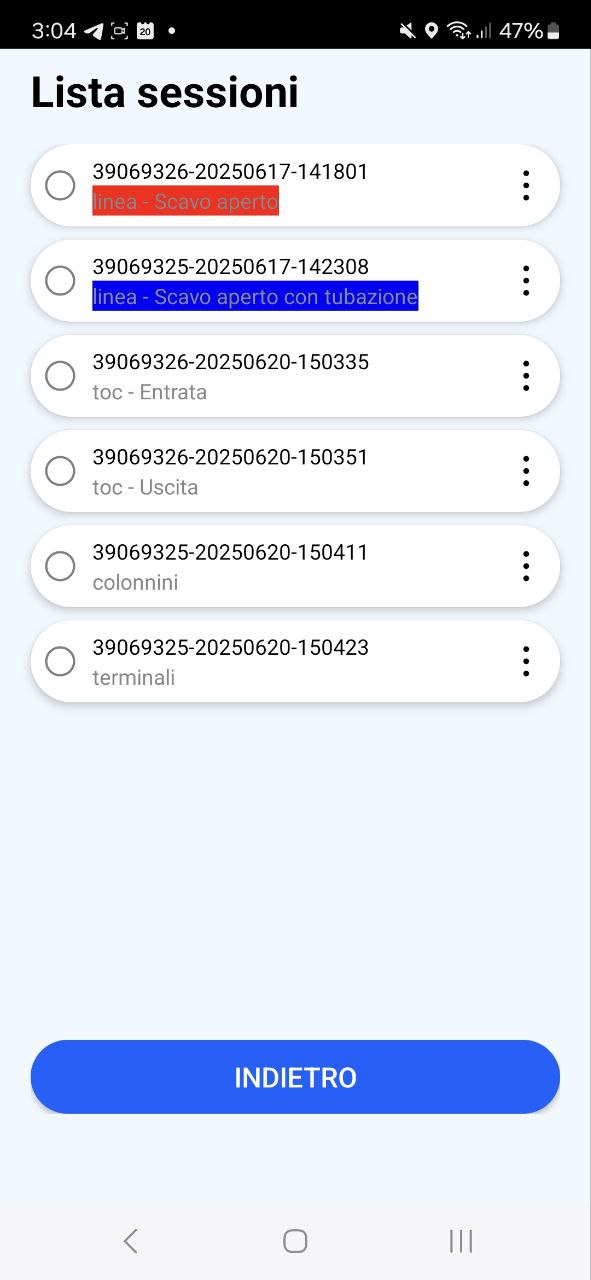

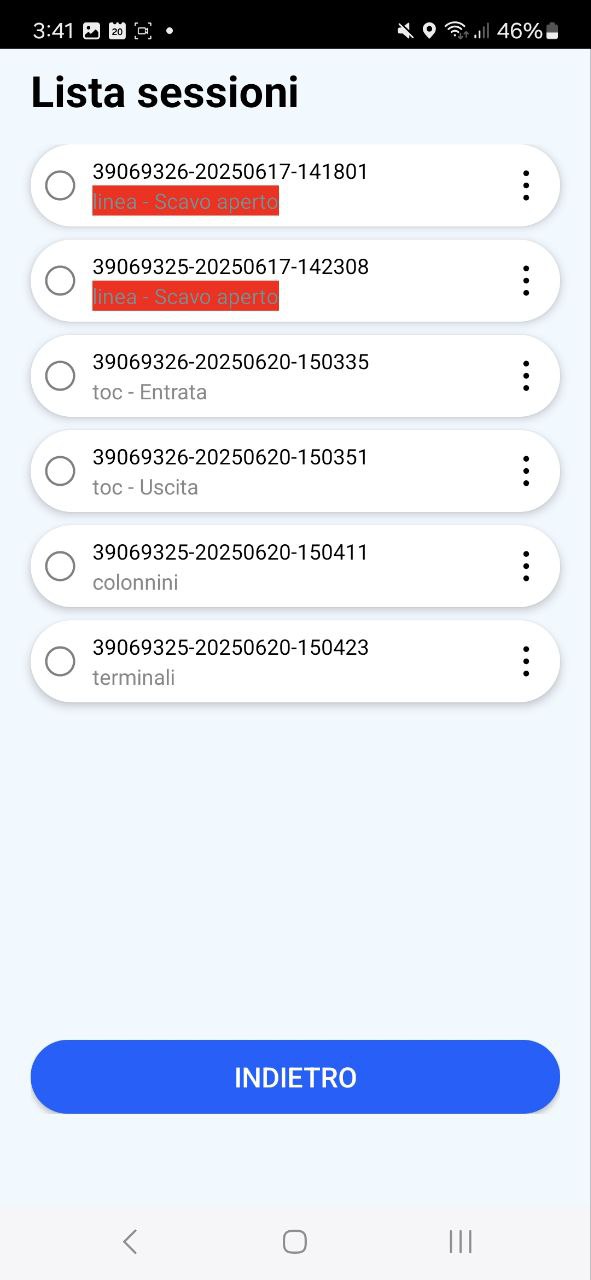

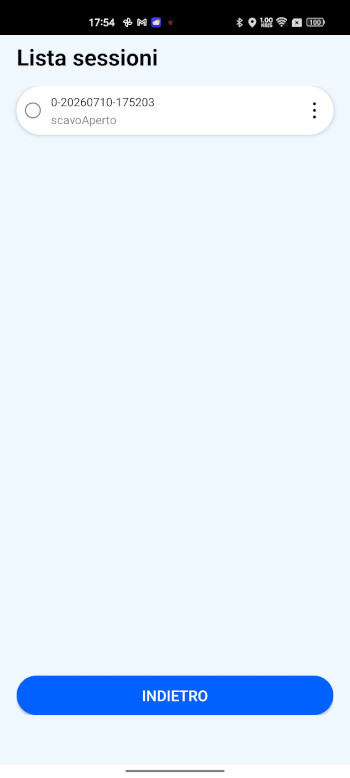

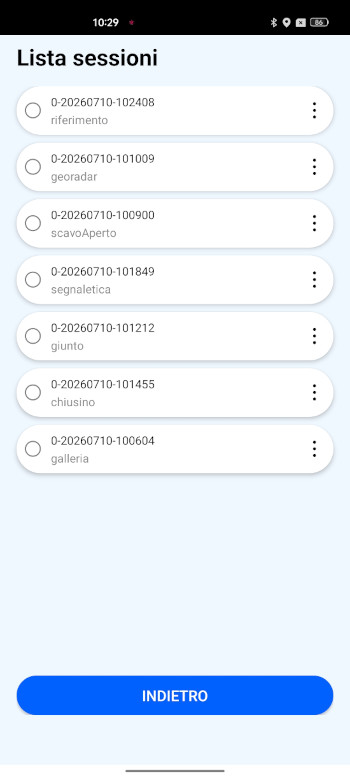

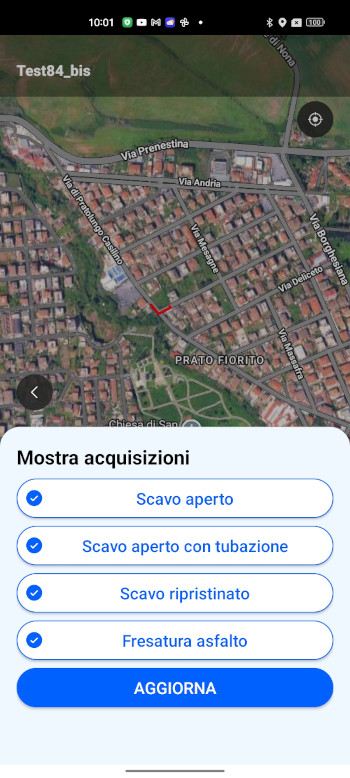

Dalla Main-View premere il pulsante per visualizzare la lista delle acquisizioni del dispositivo riferite alla LCL selezionata.

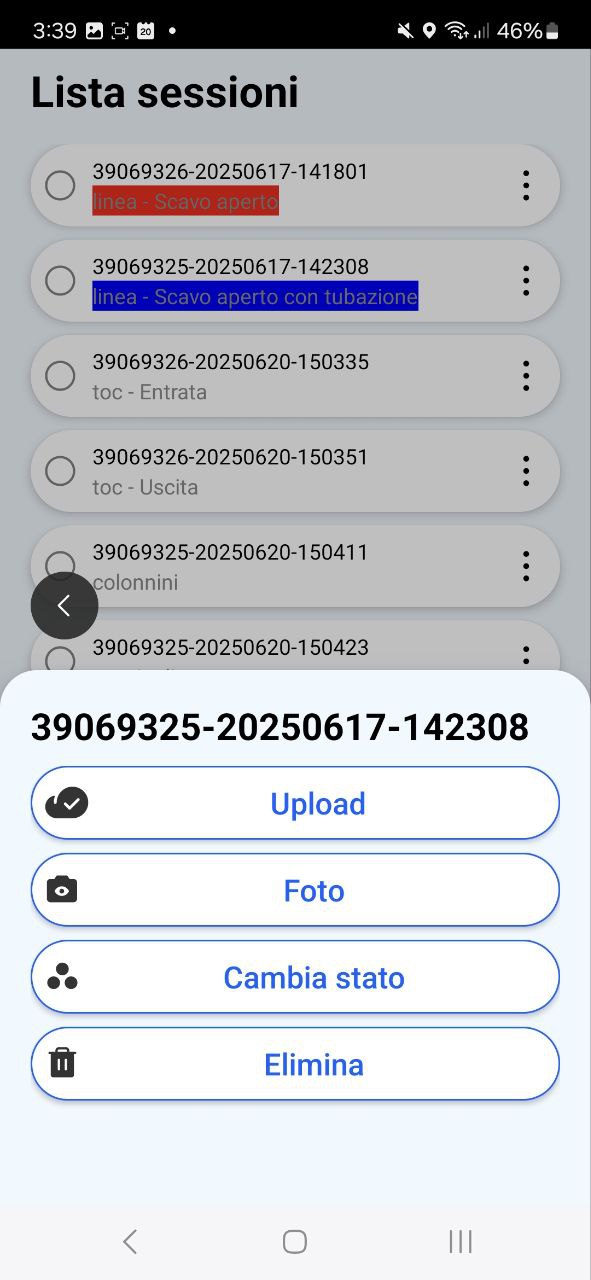

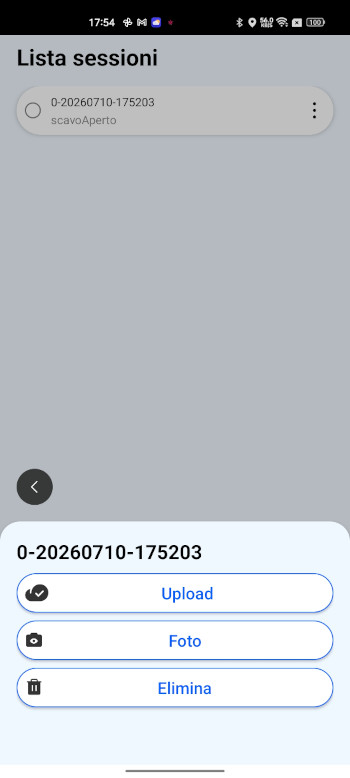

Premendo il pulsante con i tre punti ( ) accanto al nome della sessione si aprirà un menù contestuale:

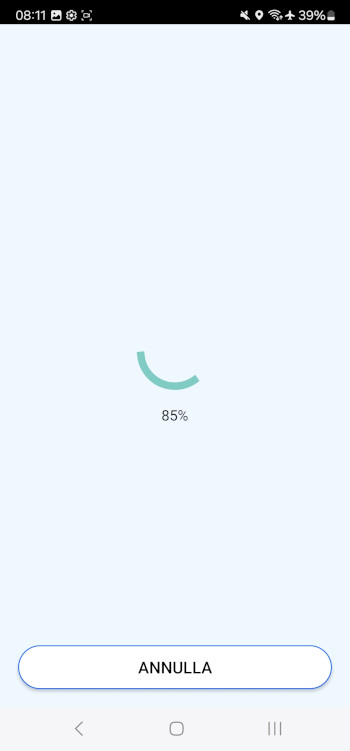

Premere il pulsante Upload per caricare il rilievo sul server.

Una volta terminato il caricamento, l'icona ci indicherà che la tratta è stata caricata con successo.

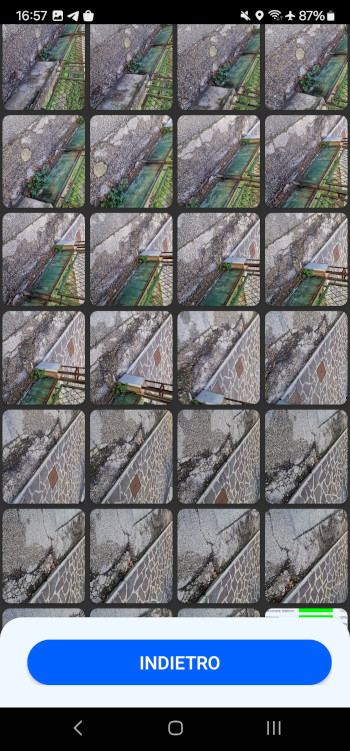

Premere il pulsante Foto per accedere alla galleria delle imagini del rilievo.

Come ultima immagine troviamo lo screenshot del Quality Check approvato in fase di acquisizione, in modo da poterlo consultare in ogni momento.

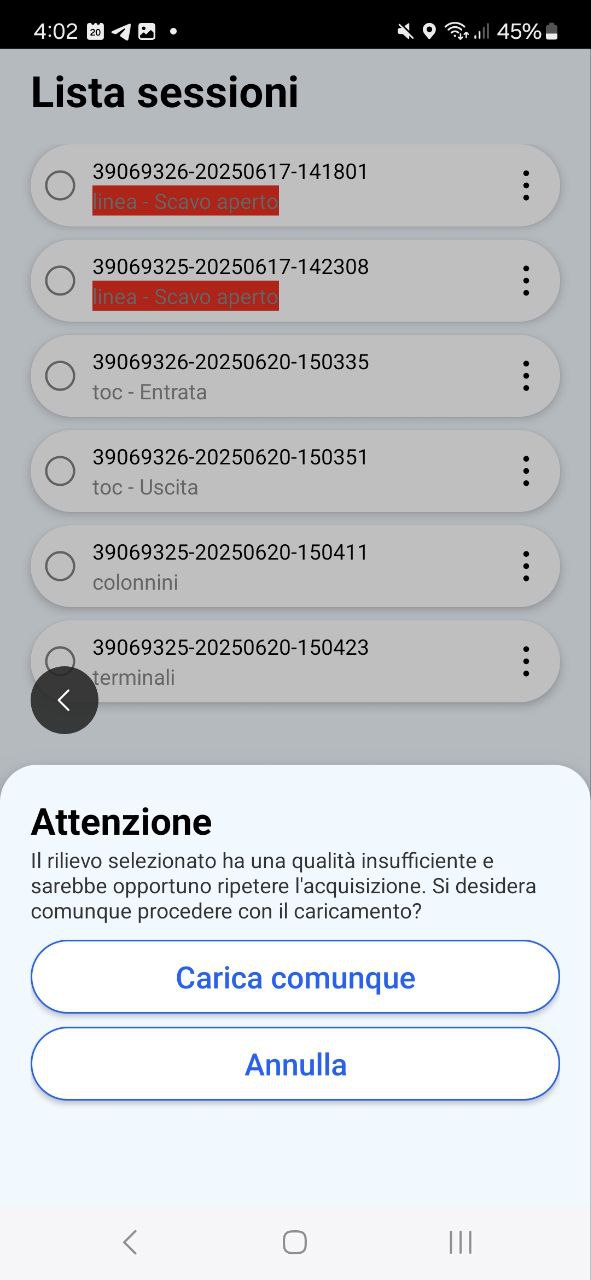

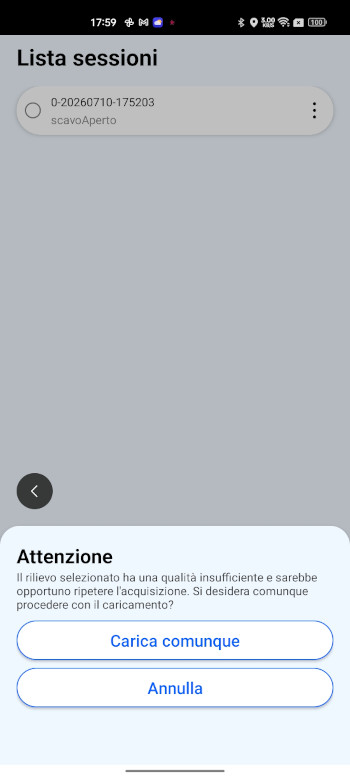

Nel caso in cui si stia tentando di caricare un rilievo che non ha superato il Quality Check verrà chiesta conferma all'utente.

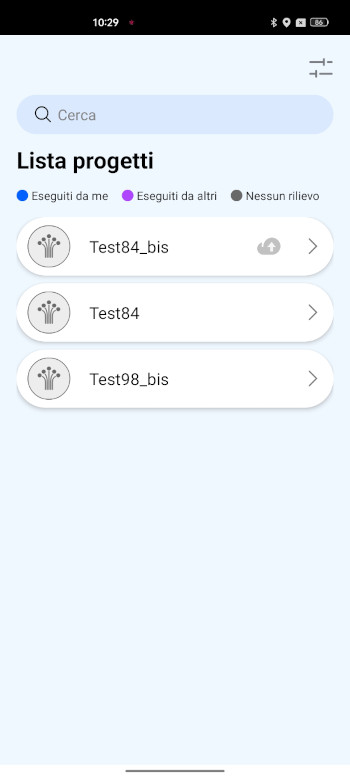

L'upload può essere effettuato anche dalla lista LCL filtrata per "LCL CON DATI DA CARICARE" come mostrato nel capitolo 3.

ATENZIONE:

Prima di eseguire l'upload, verificare di essere sotto una buona e stabile copertura dati o Wi-Fi

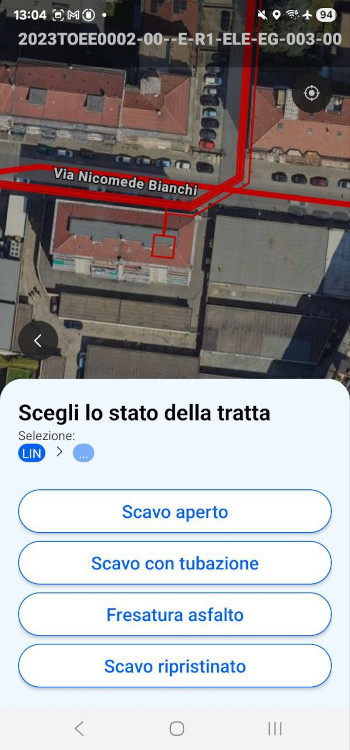

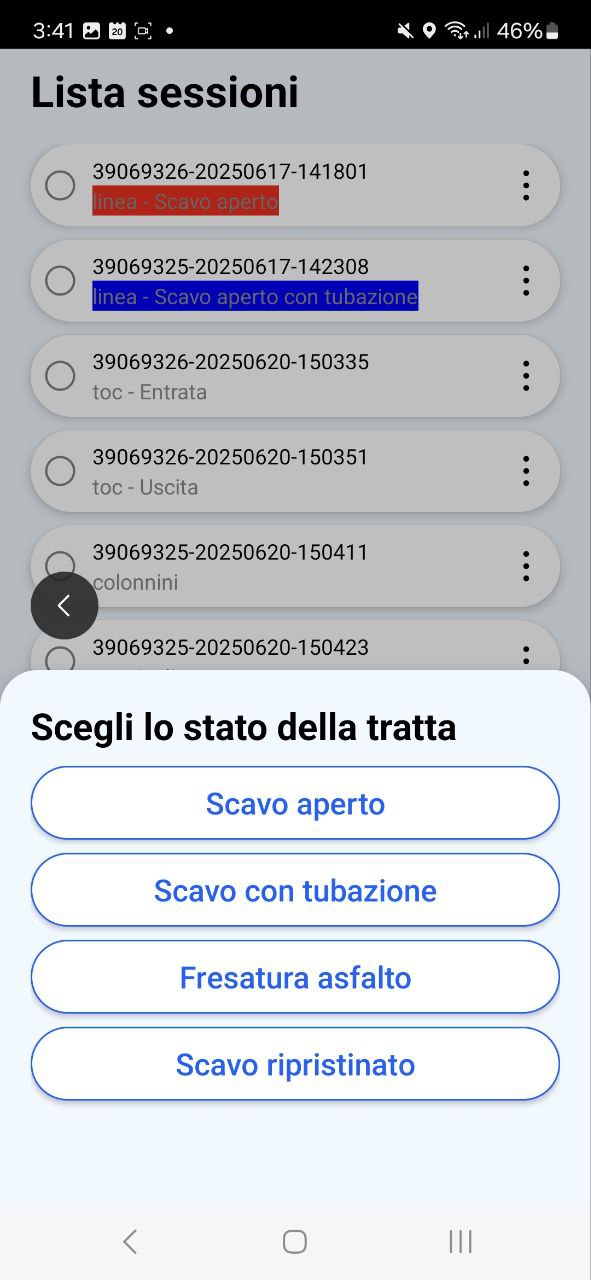

CAMBIO STATO

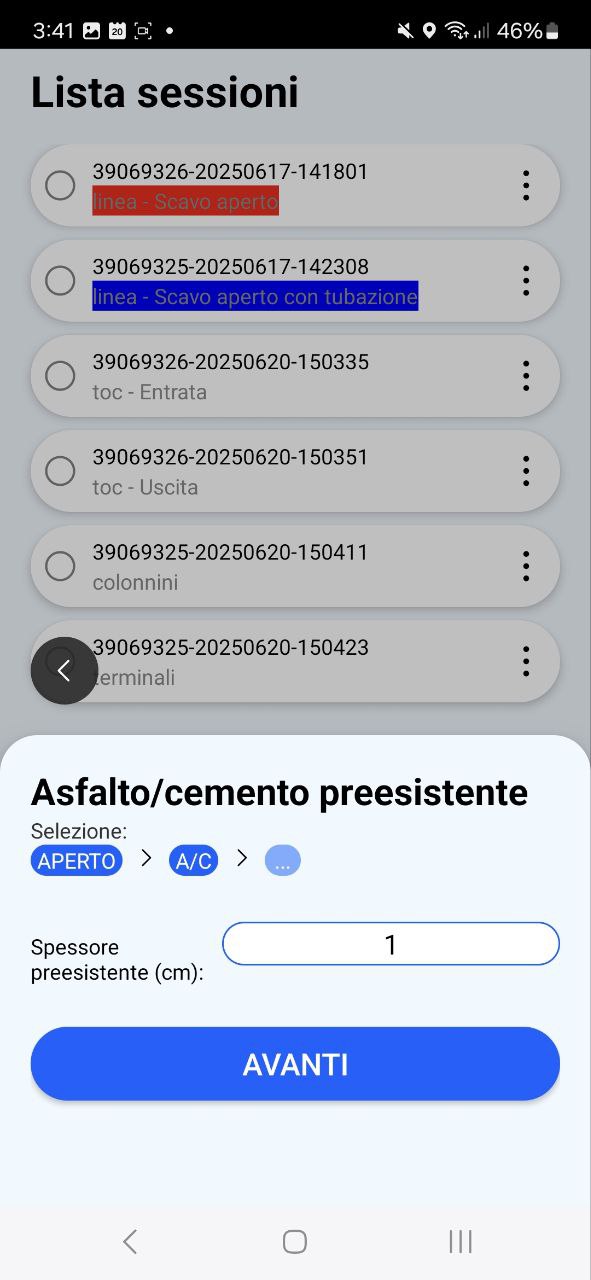

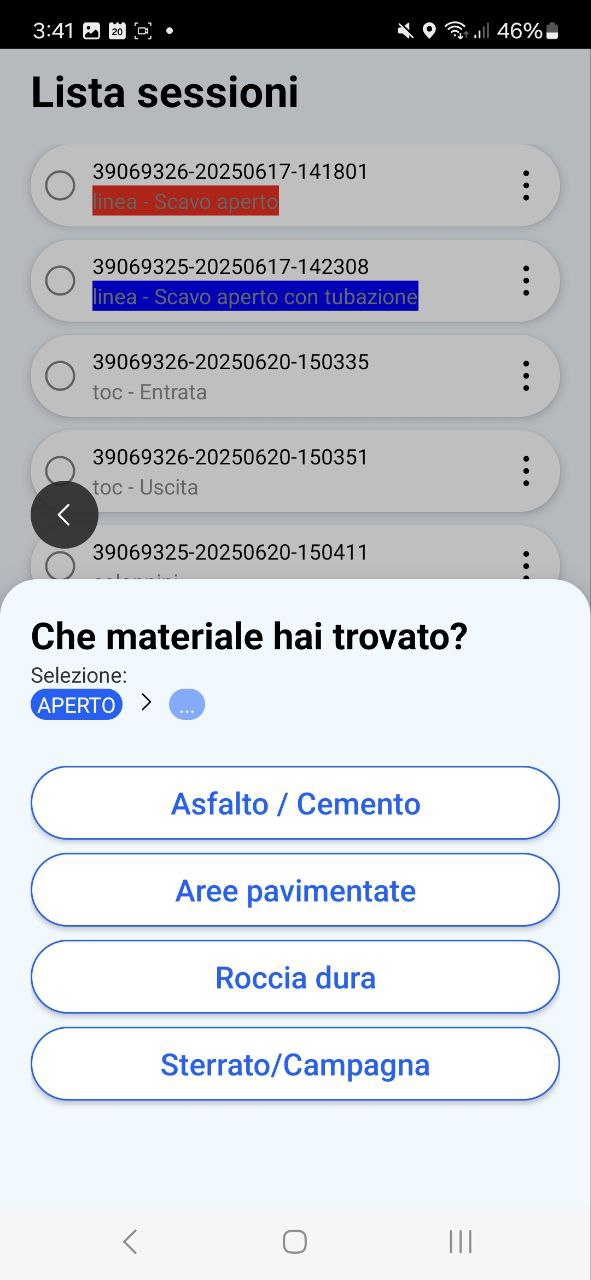

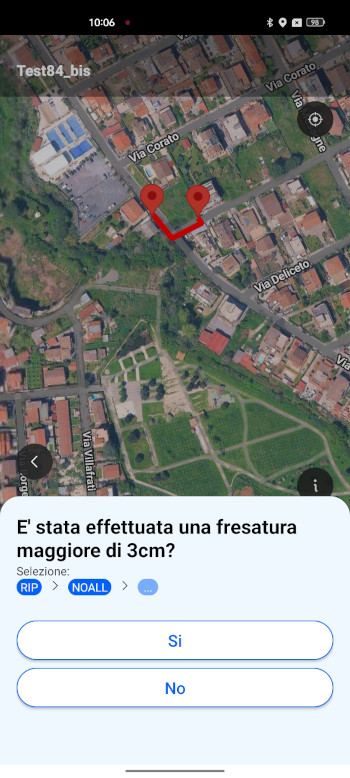

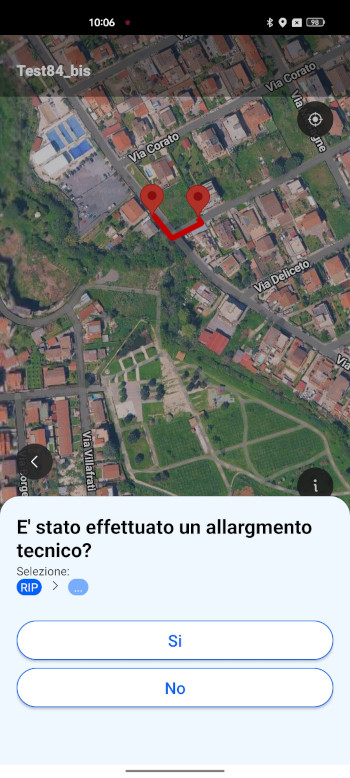

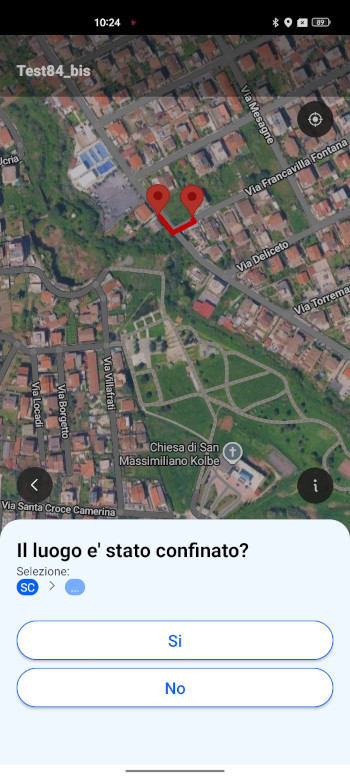

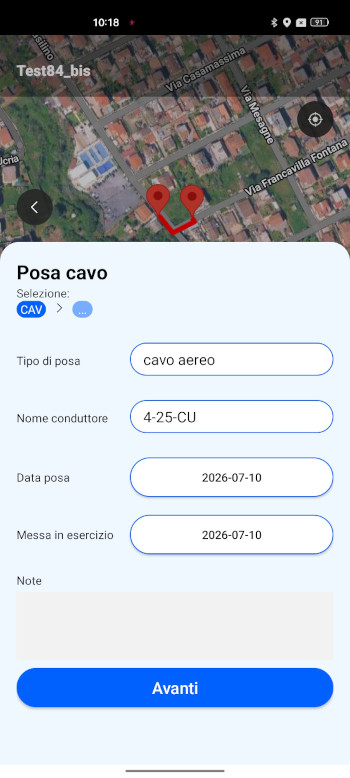

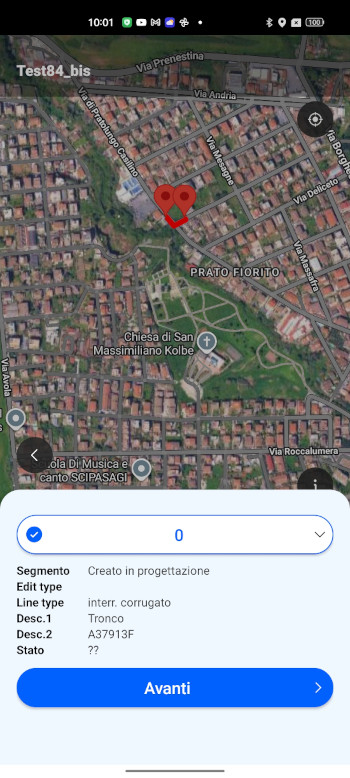

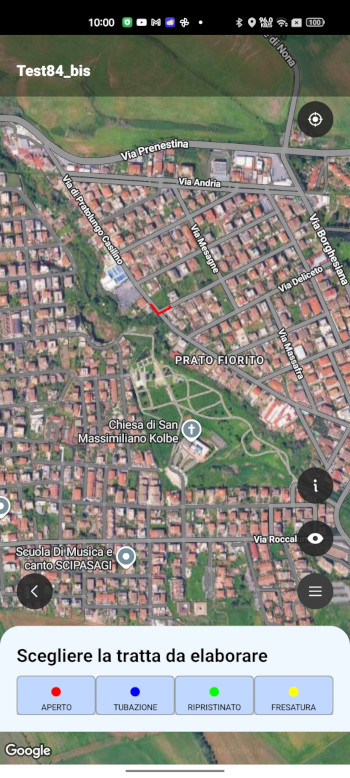

Per i rilievi linea premere il pulsante Cambia stato per modificare lo stato di un rilievo.

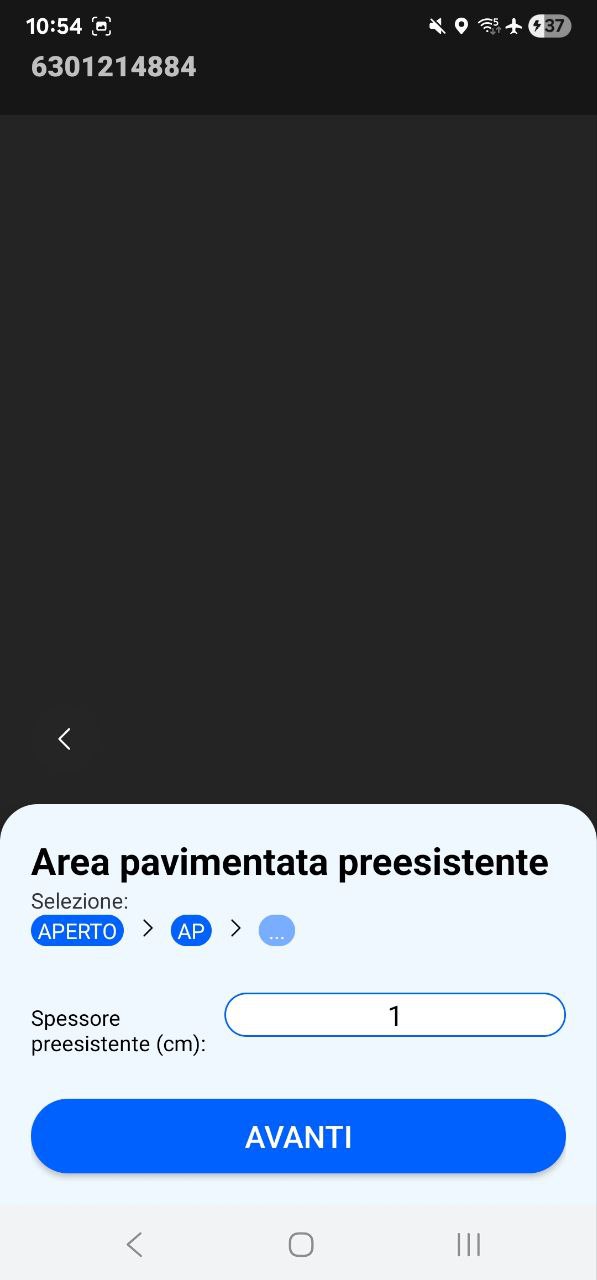

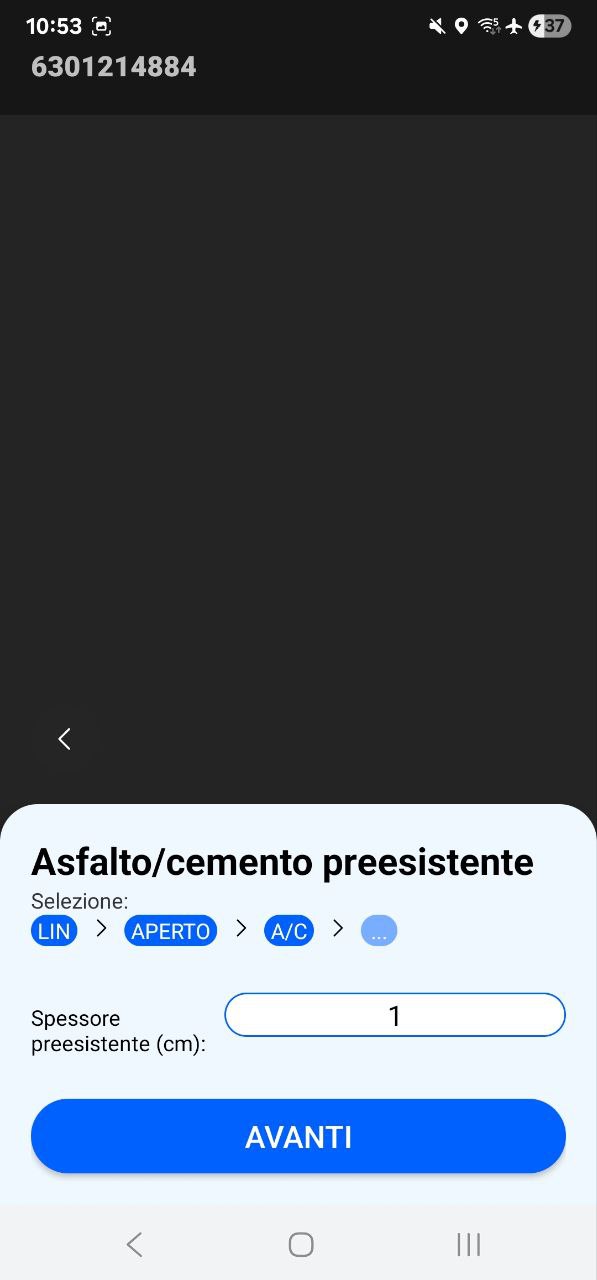

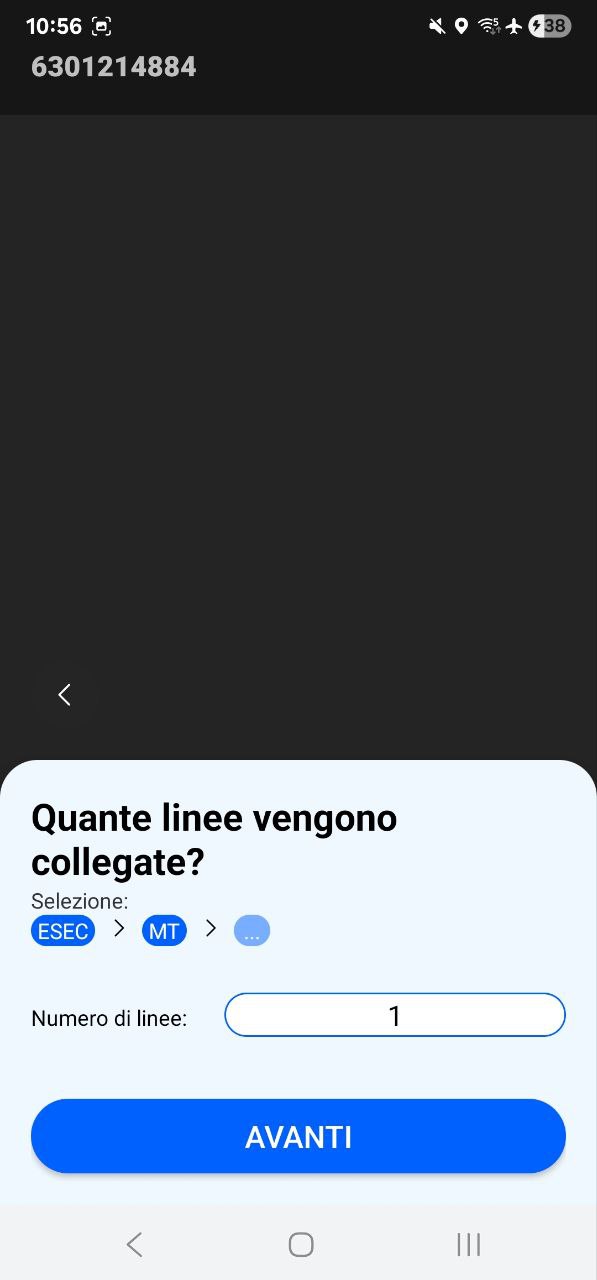

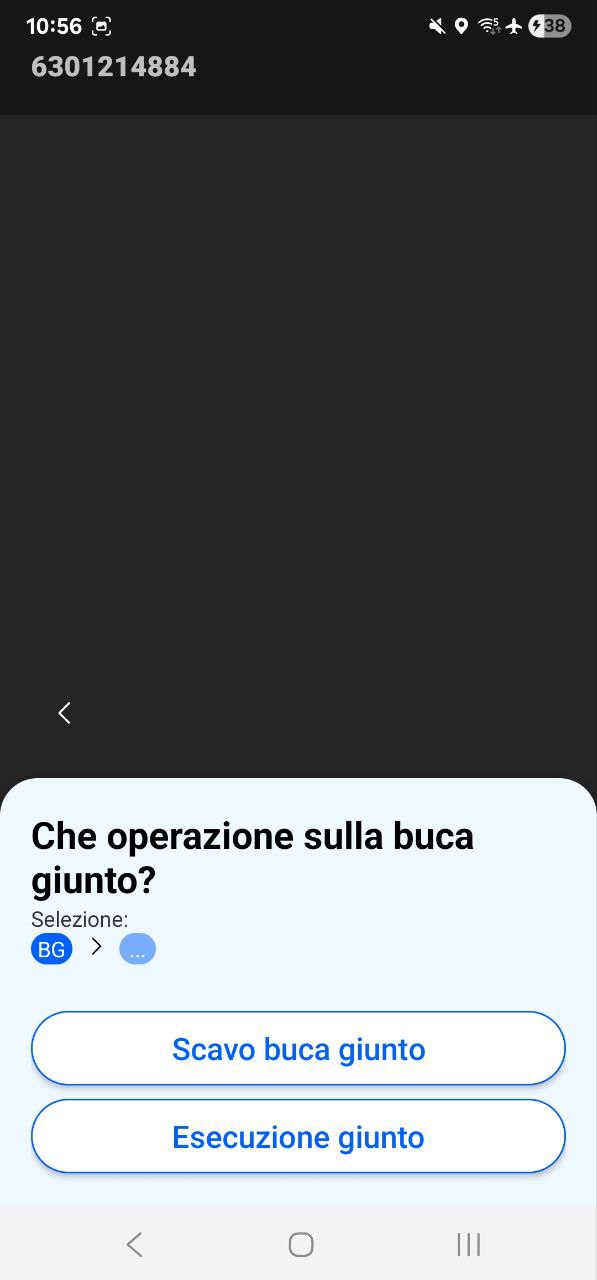

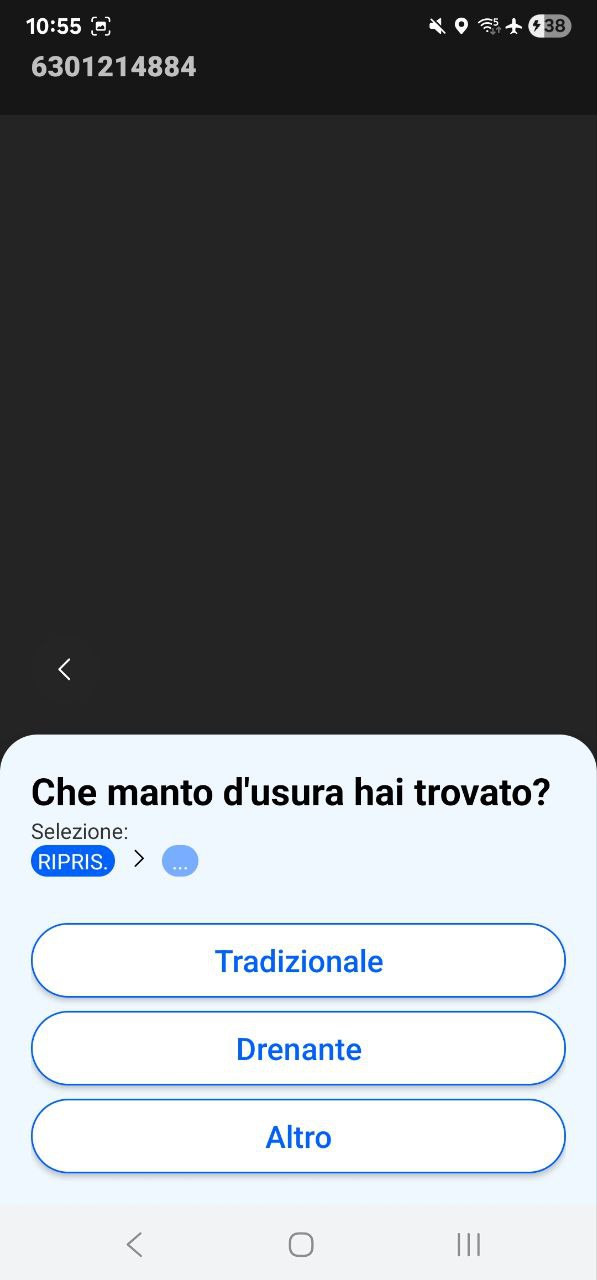

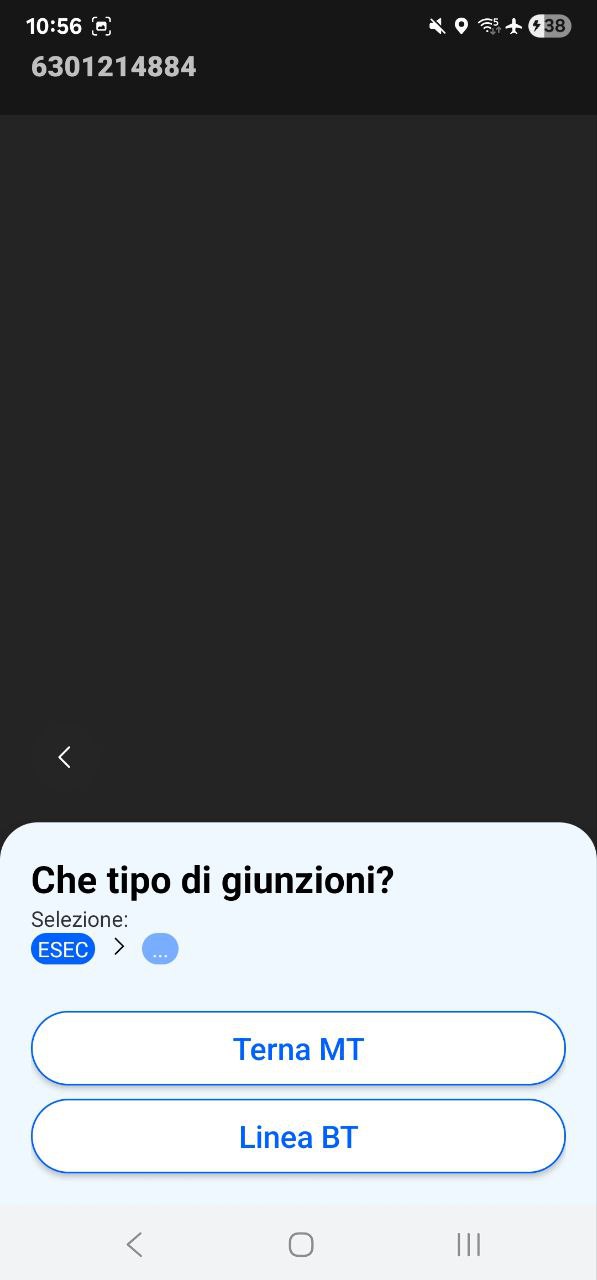

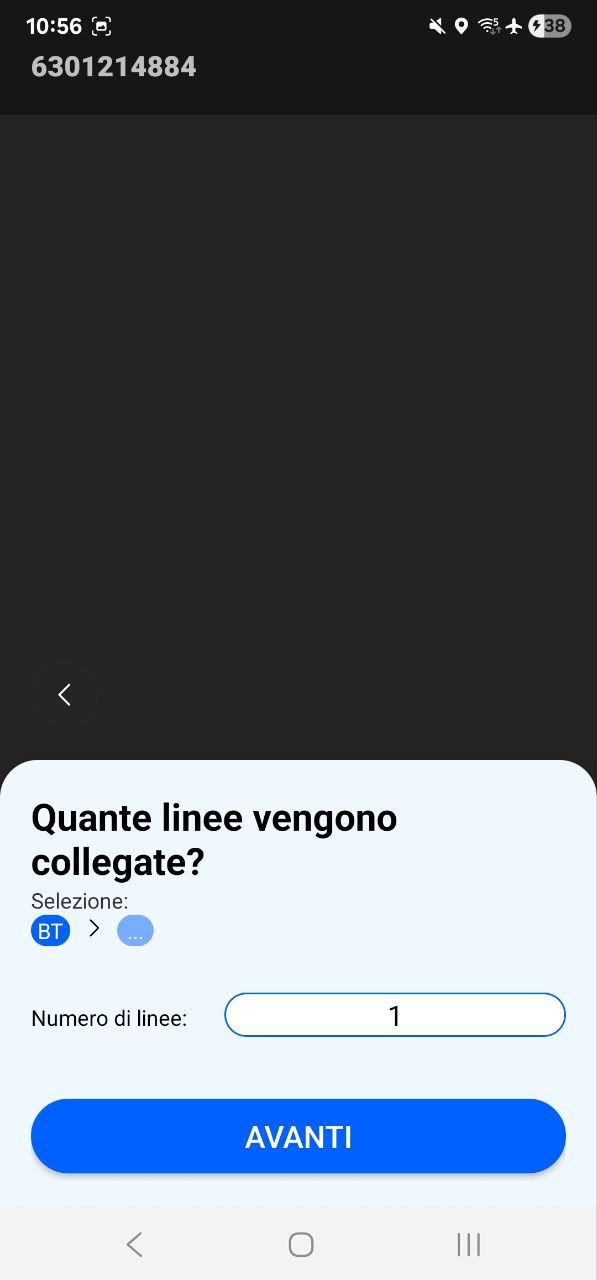

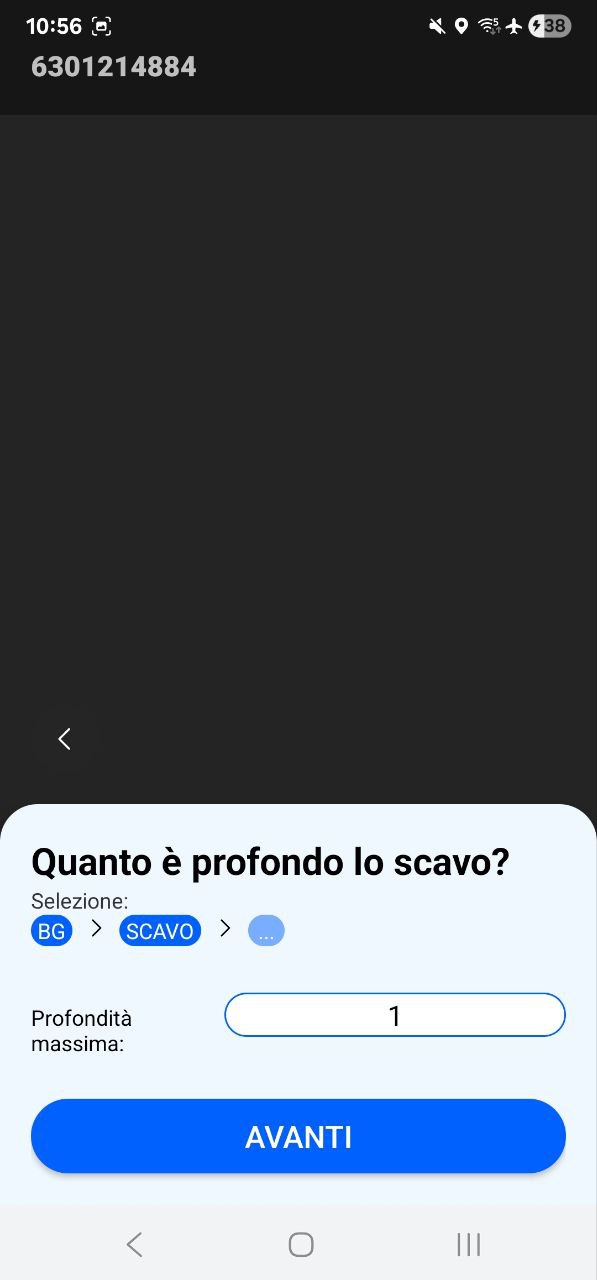

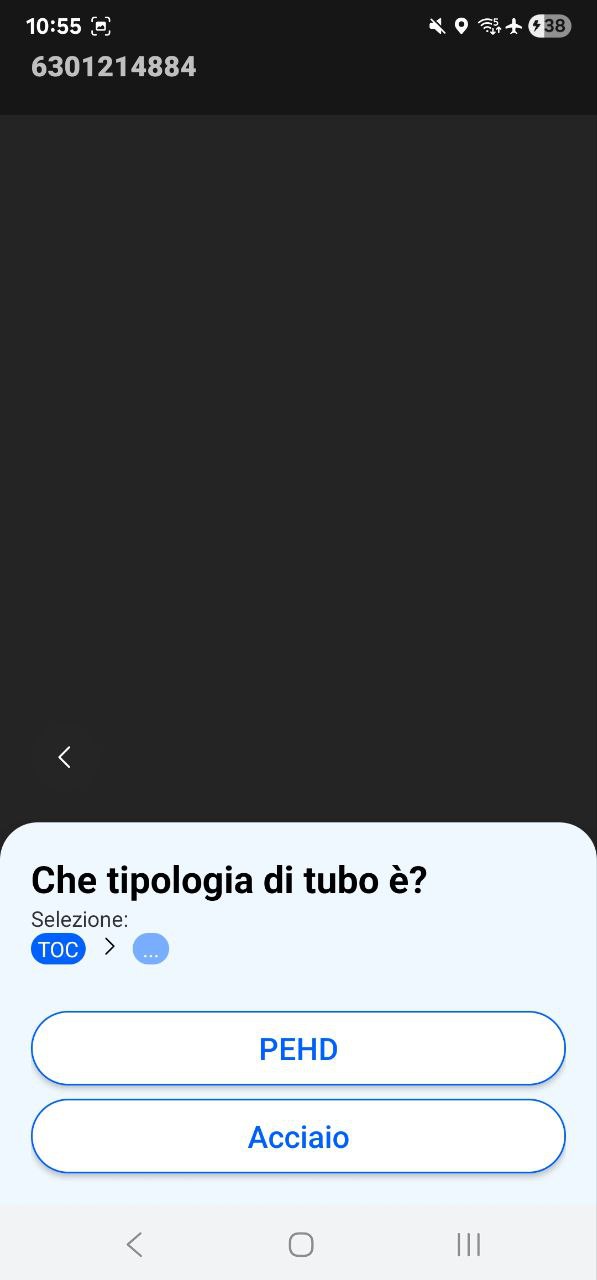

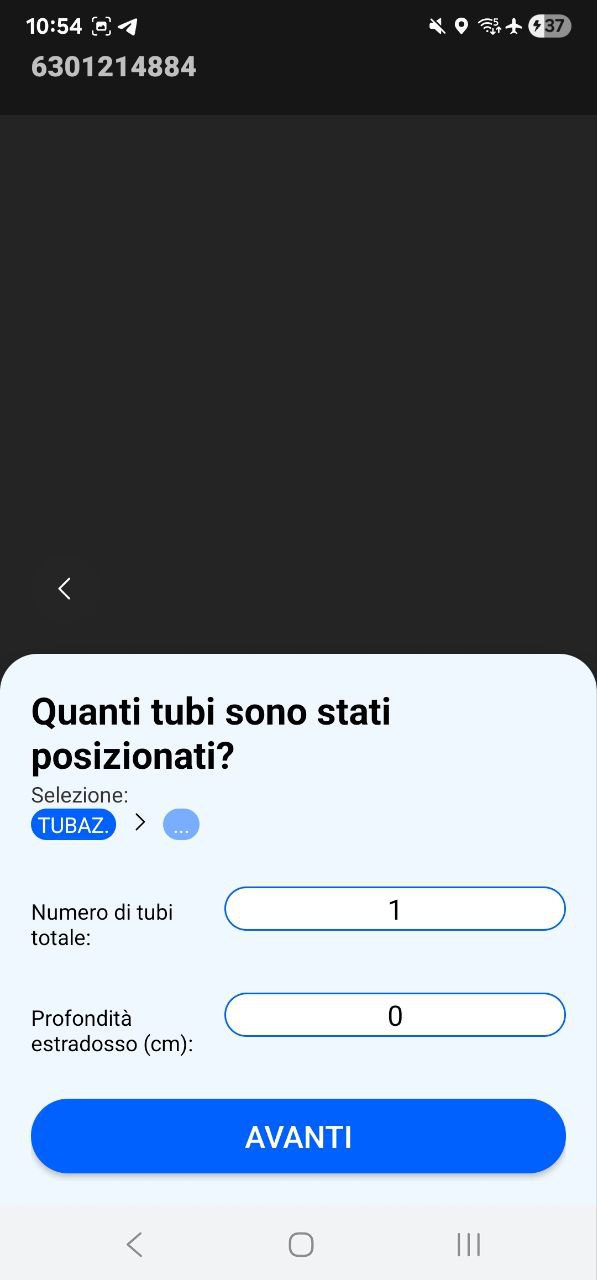

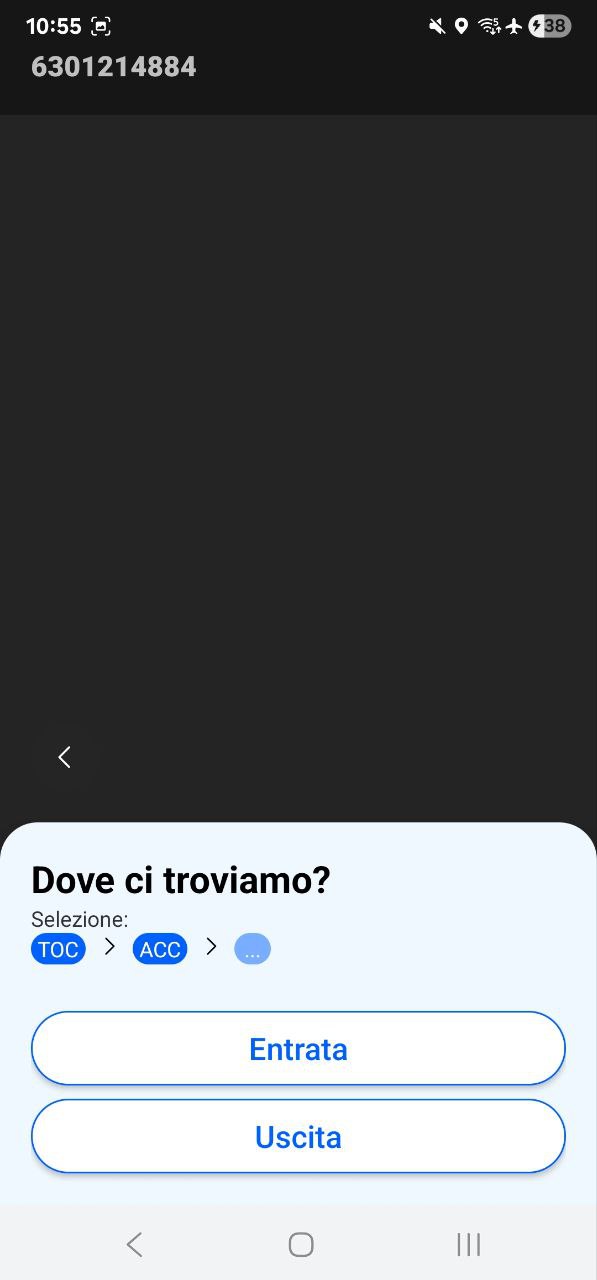

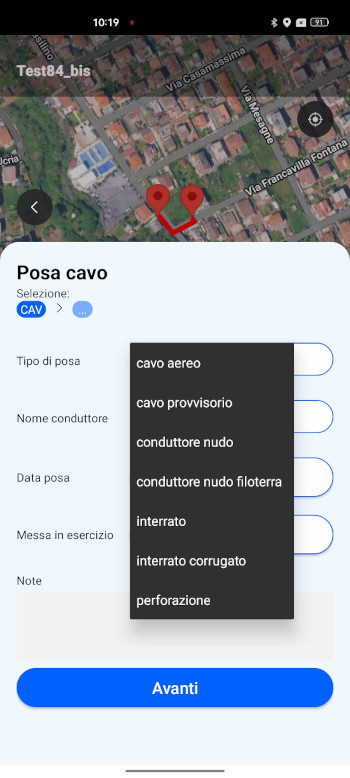

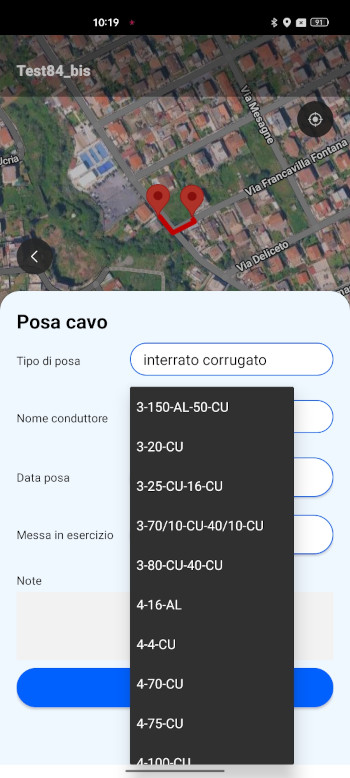

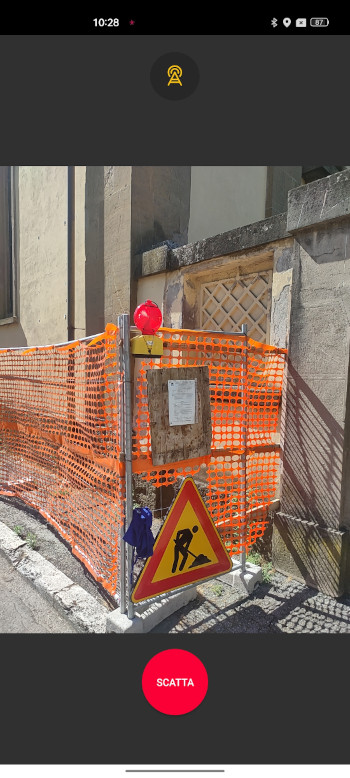

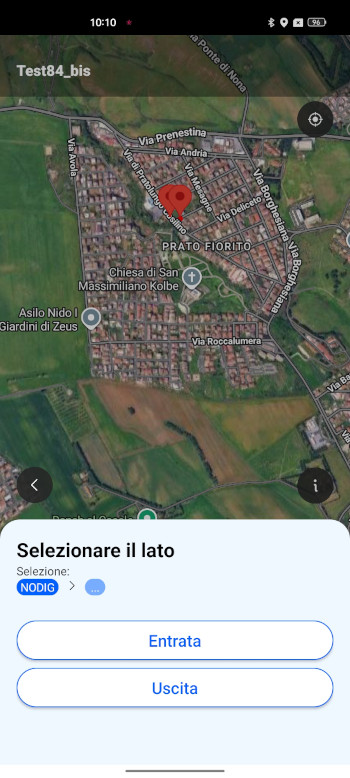

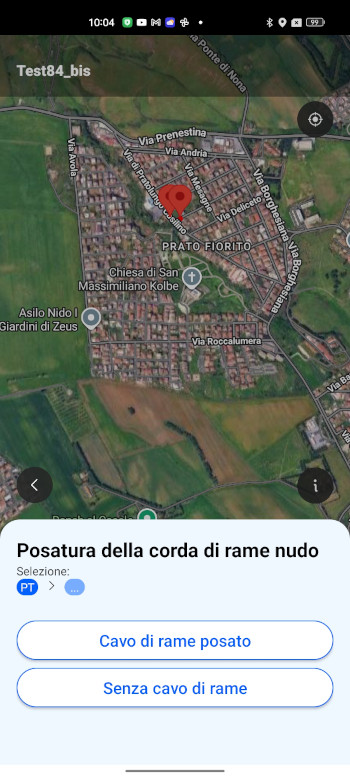

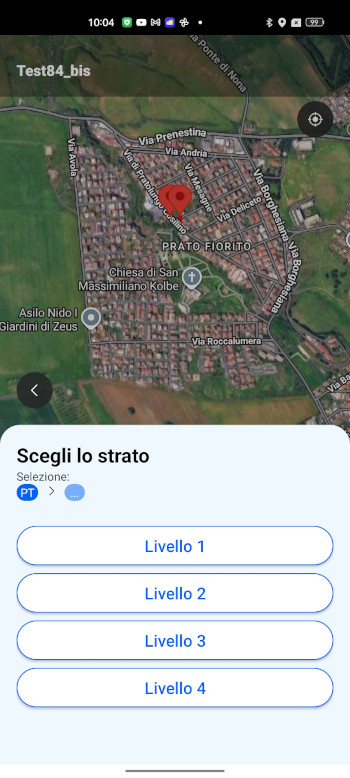

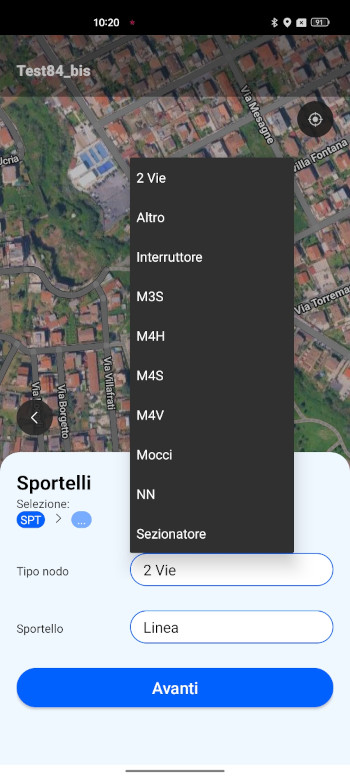

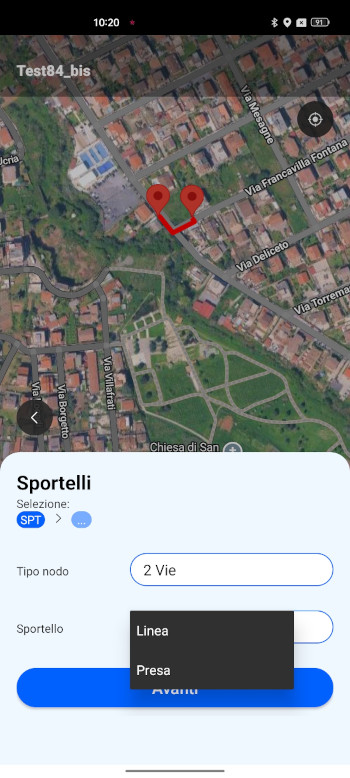

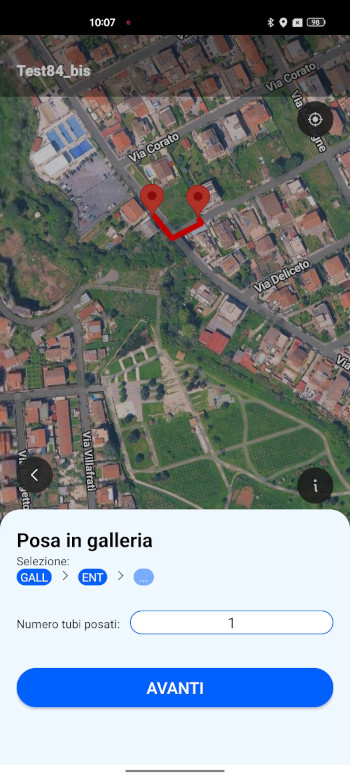

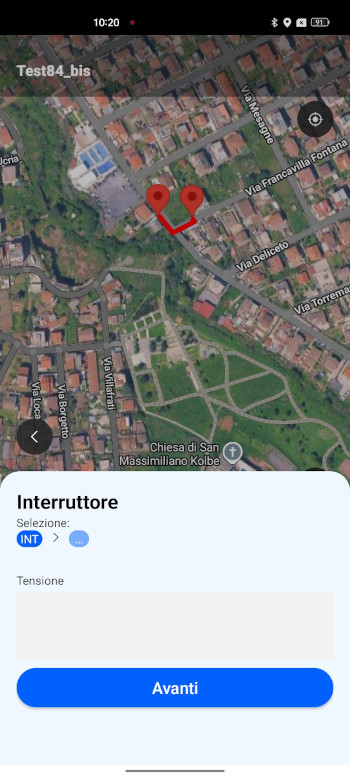

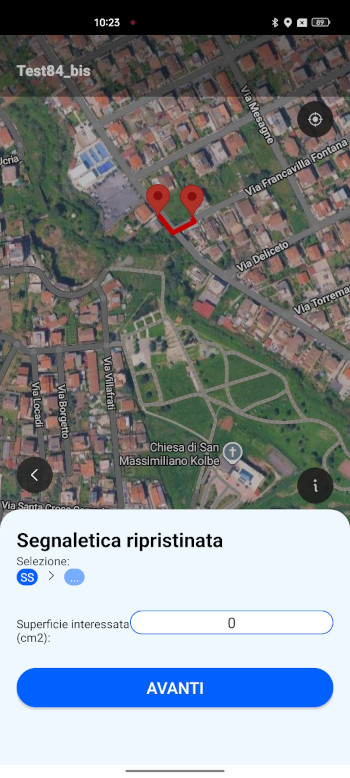

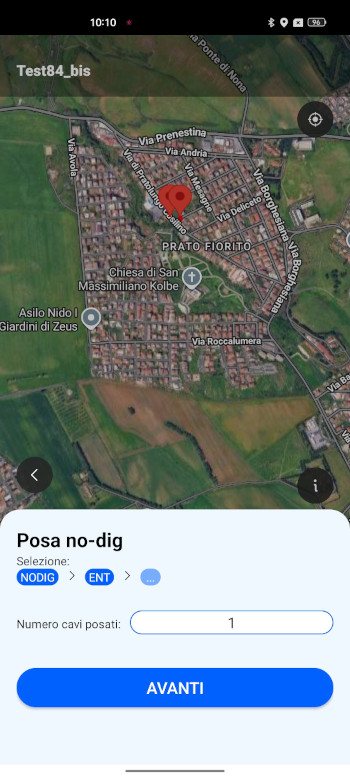

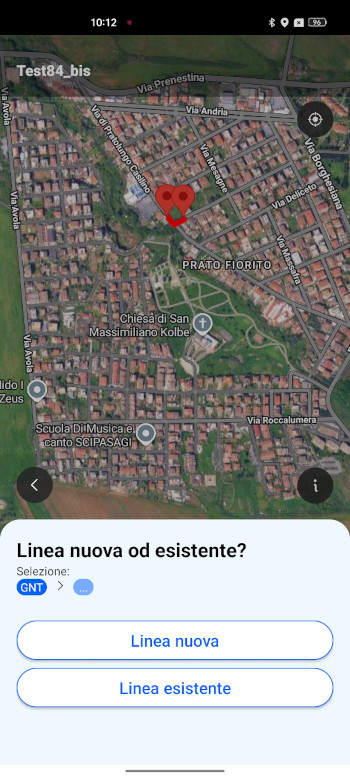

Verranno proposte le domande relative al nuovo stato selezionato.

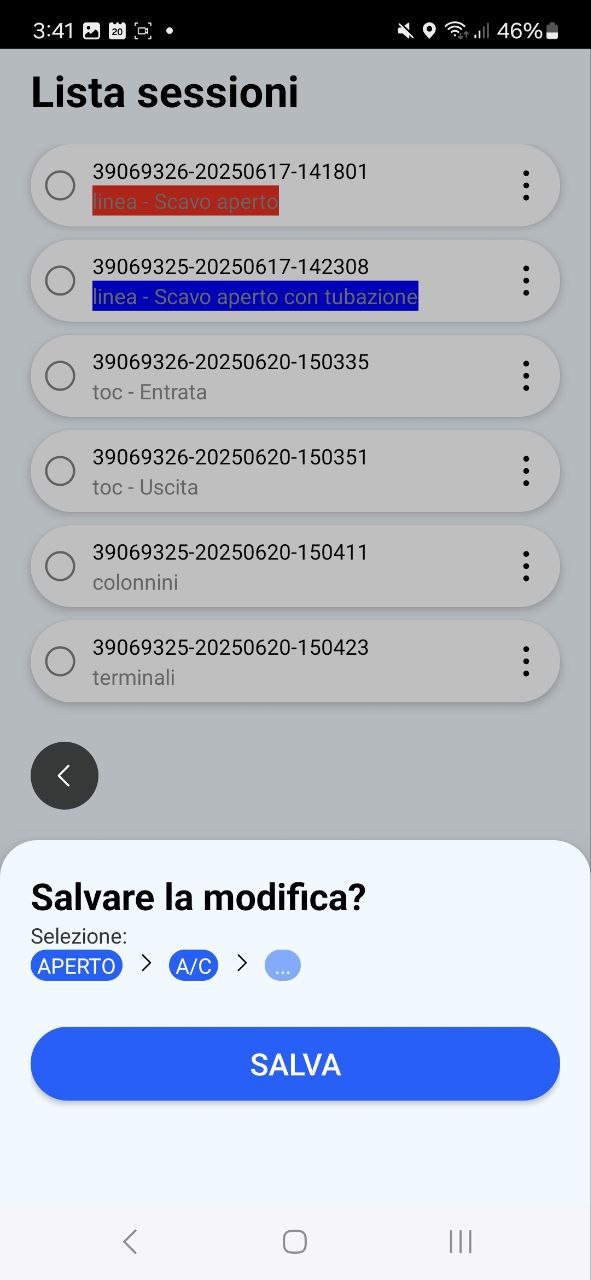

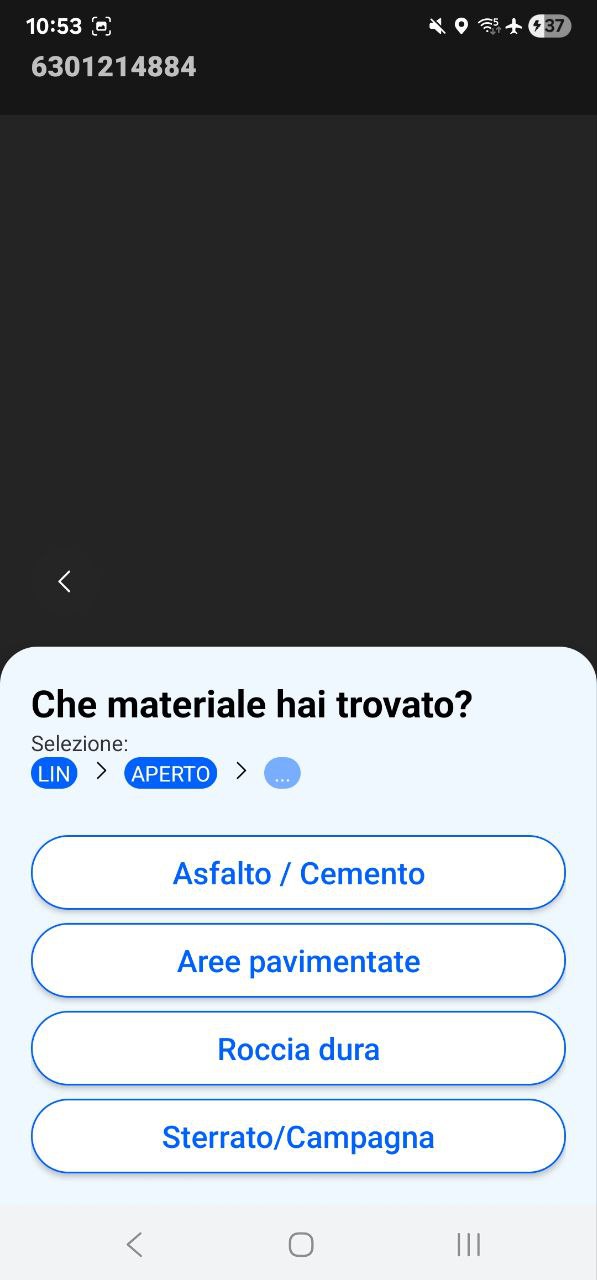

A titolo esemplificativo si mostra il cambio di stato di una LINEA da "scavo aperto con tubazioni" a "Scavo aperto"

7. LINEE GUIDA PER UNA CORRETTA ACQUISIZIONE

Seguire le seguenti linee guida per ottenere una buona ricostruzione:

• Eseguire un movimento a forma di 8 come mostrato al capitolo 4

• Avviata l'acquisizione, attendere un buon segnale GPS come mostrato nel capitolo 5. Il simbolo del GPS dovrebbe essere almeno di colore verde.
  Per aiutare il fixing del GPS, con la camera dell'applicazione attiva, inquadrare strade o edifici circostanti la zona da rilevare.

• Iniziare l'acquisizione almeno 5 metri prima dell'inizio dell'oggetto di rilievo.

• Le riprese devono essere eseguite con il telefono orizzontale (landscape), la sua inclinazione non deve mai essere parallela al terreno.

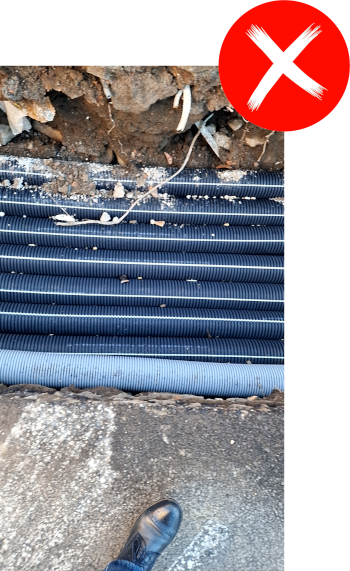

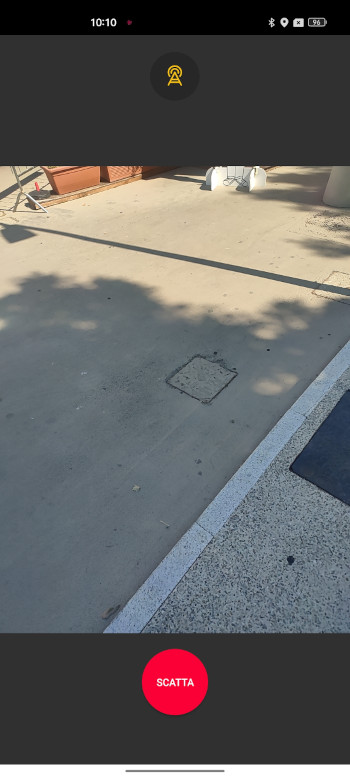

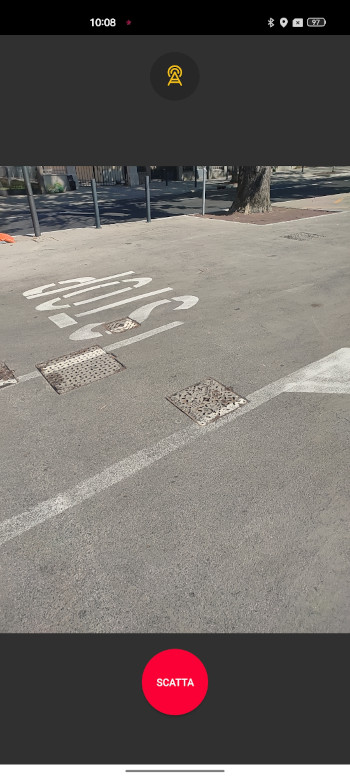

  Acquisizione errata telefono rivolto verso terra



  Acquisizione errata telefono rivolto verso terra

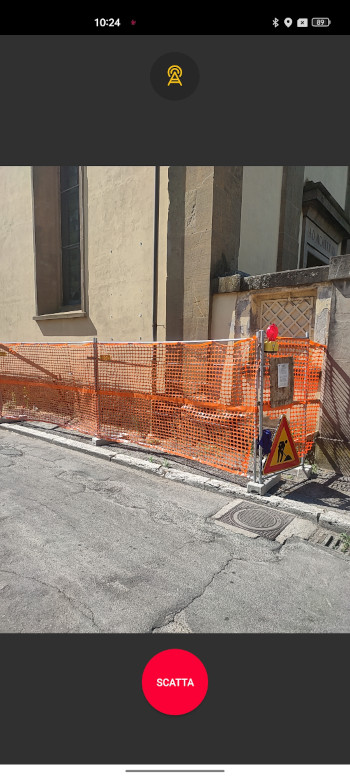

• Durante tutta la fase di acquisizione, inquadrare sia l'oggetto di rilievo che le aree circostanti, tenendo il telefono con un'inclinazione verticale di circa 30° e cercando di rimanere il più possibile baricentrici allo scavo al fine di ottenere una descrizione completa anche delle pareti.

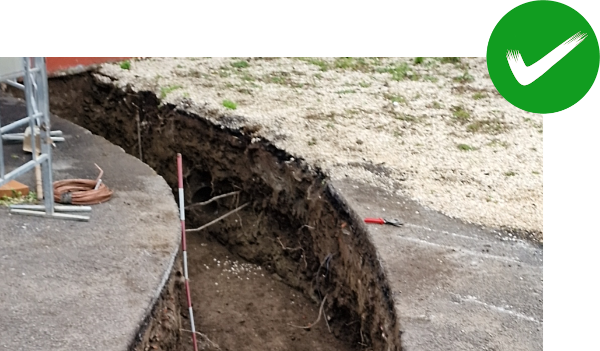

  Acquisizione corretta



  Acquisizione corretta



  Posizione telefono corretta

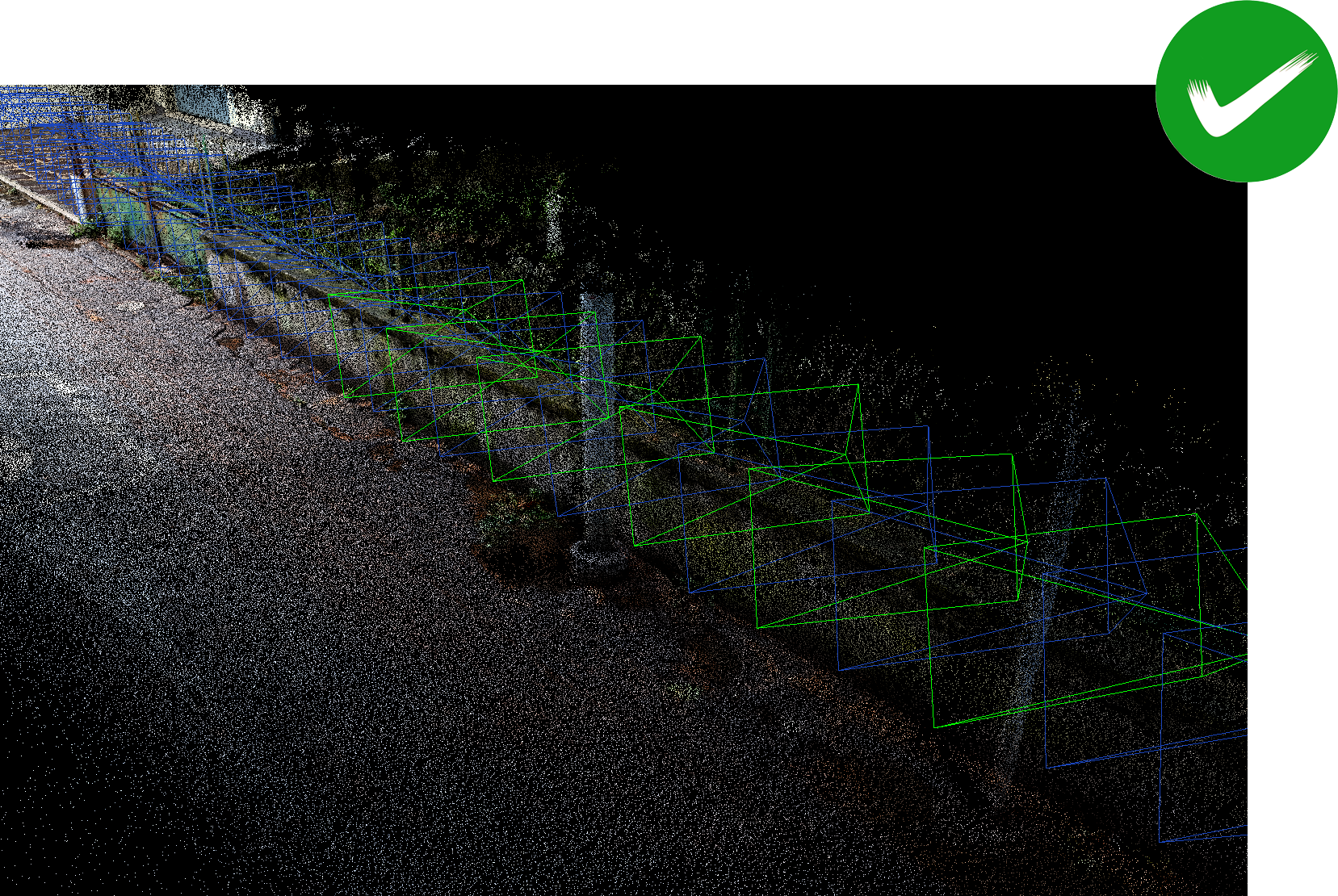

  Esempio di acquisizione corretta

• Durante tutta la fase di acquisizione, mantenere un passo a velocità costante e medio lento.

• Mantenere per tutta l'attività di acquisizione, il telefono nella stessa angolazione,direzione e altezza.

• Evitare movimenti bruschi cercando di mantenere un andamento lineare.

  Se possibile, si consiglia l'utilizzo di una gimbal. Questa aiuta a stabilizzare il movimento dell'operatore.

• Evitare di rilevare persone o oggetti in movimento. Attendere quindi prima dell'inizializzazione dell'acquisizione che la scena da riprendere sia statica.

• Non tornare indietro sui propri passi mantenendo traiettorie lineari.

• Evitare di eseguire l'acquisizione in condizioni di luminosità non sufficienti, come:

  - Fasce di orario del giorno con scarsa luminosità

  - Condizioni meteo avverse

  - Sbalzi di luminosità troppo repentini all'interno della stessa ripresa

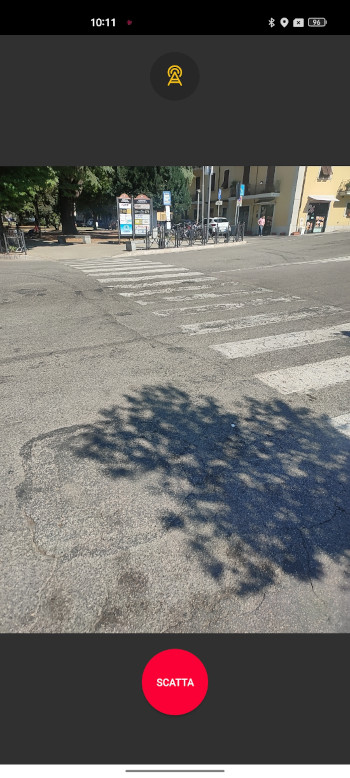

• Evitare di inquadrare la propria ombra durante tutta la fase di acquisizione

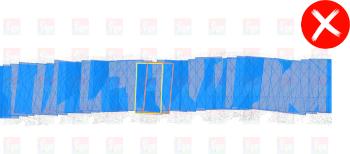

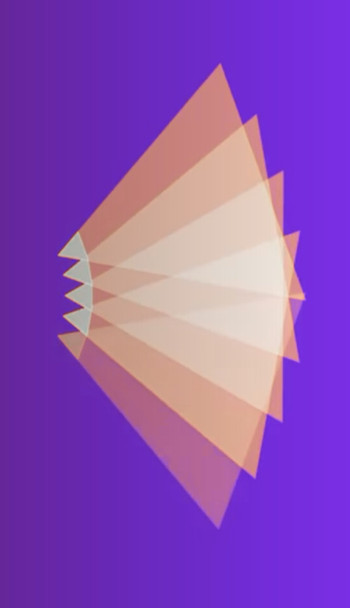

• Non eseguire mai riprese a “ventaglio”, ovvero girando su sé stessi mantenendo il telefono nella stessa posizione come mostrato nella seguente immagine



• Puntare il telefono sempre verso la stessa direzione.

• Terminare l'acquisizione almeno 5 metri dopo la fine dell'oggetto di rilievo.

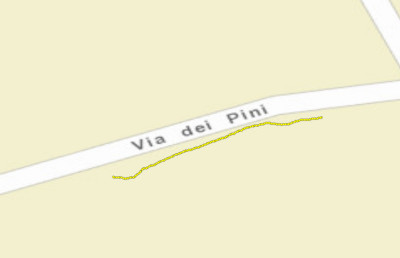

• Esempio di traiettorie da seguire:
